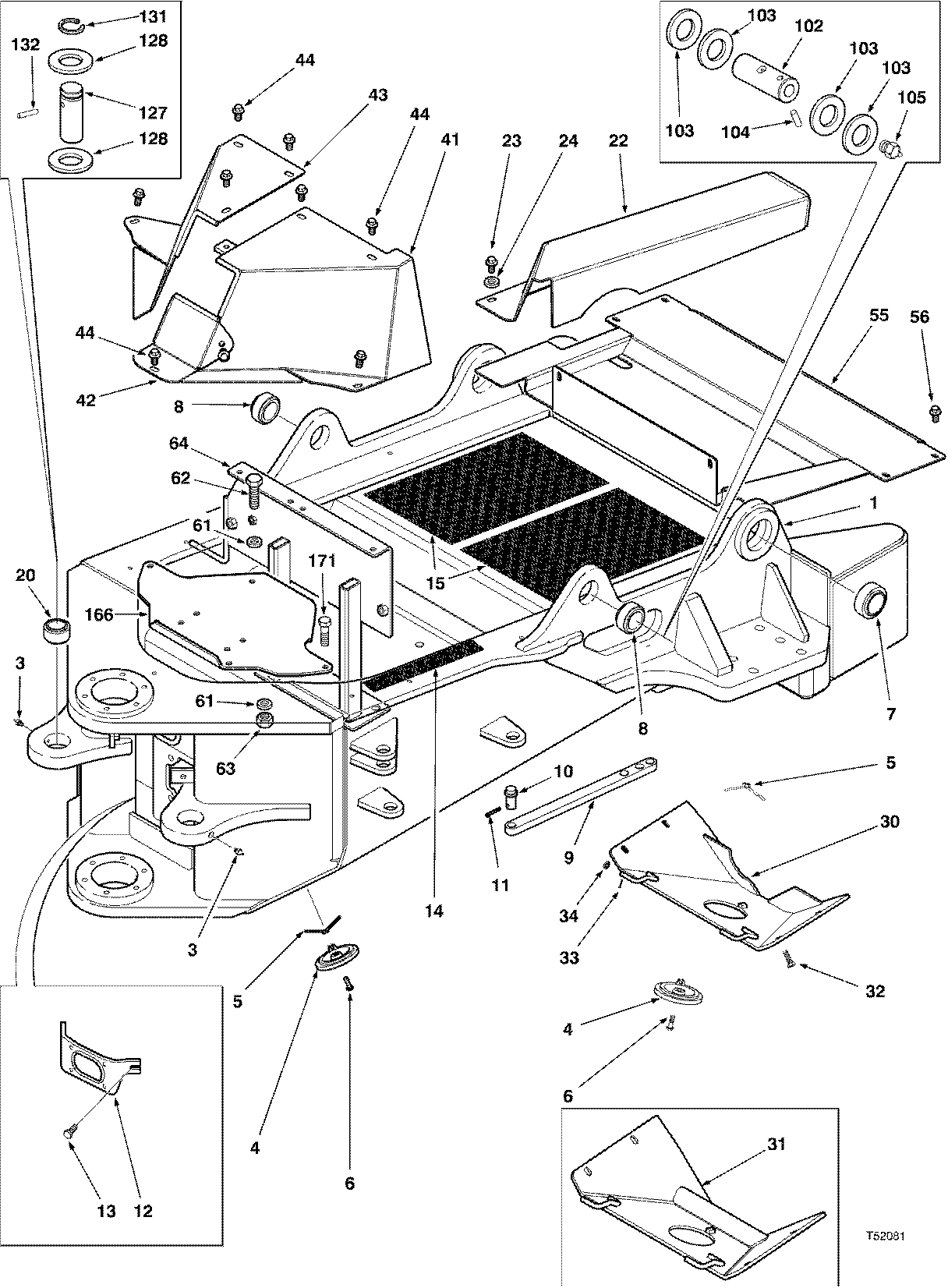

FRAME CARR GRAPPLE S/A ( 10EB1277 - ) 6210-130/10 [6210-130/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F292897	1	FRAME, REAR - TO S/N 10EB1401	-
3	810000100	2	GREASE FITTING.N610	-
4	827056200	2	COVER -	-
5	826779400	2	BAR -	-
6	811704000	2	SCREW*M16X2.00-55 -	-
7	F023424	2	SPHERICAL BEARING -	-
8	F015250	2	BEARING -	-
9	826857100	1	BAR -	-
10	827006900	2	PIN -	-
11	810717000	2	COTTER PIN	-
12	F291304	1	HOSE GUIDE - S/N 10EB1085 & UP	-
13	811701500	2	SCREW*M12X1.75-35 -	-
14	827299400	1	TREAD -	-
15	827305400	2	TREAD -	-
20	F122296	2	BEARING -	-
22	F292371	1	GUARD - (T40D WINCH)	-
23	811701300	3	SCREW*M12X1.75-25 -	-
30	F289461	1	COVER - (84`` AXLE)	-
31	F288701	1	COVER - (99`` AXLE) - TO S/N 10EB1401	-
32	811703700	4	SCREW*M16X2.00-40mm -	-
33	810781200	1	COTTER PIN 1/8 X 3/4	-
34	810011600	1	WASHER*1/2	-
41	F289869	1	COVER - REAR, L.H	-
42	F289894	1	GUARD - L.H. - FROM S/N 995892	-
43	F289867	1	COVER - REAR, R.H	-
44	811701300	10	SCREW*M12X1.75-25 -	-
55	F294842	1	COVER - DECK (NO WINCH)	-
56	811701300	3	SCREW*M12X1.75-25 -	-
61	810002100	4	WASHER*3/4	-
62	811181500	2	BOLT*M20X2.50-70 -	-
63	811337100	2	NUT*M20X2.50 -	-
64	F294790	1	SUPPORT - (NO WINCH)	-
102	827265800	2	Pin	-
103	821602800	8	WASHER	-
104	811705800	2	Pin	-
105	811017900	2	GREASE FITTING -	-
127	826913200	2	PIN -	-
128	F290193	4	Spacer	-
131	811359900	2	RING -	-
132	811705800	2	Pin	-
166	F289831	1	Bracket	-
171	811701300	4	SCREW*M12X1.75-25 -	-
-	F291529	1	COVER - (99`` AXLE) - S/N 10EB1402 & UP	-
-	F294794	1	GUARD - (NO WINCH)	-
-	F296570	1	FRAME - W/FENDERS	-
-	F291351	1	FRAME - S/N 10EB1402 & UP	-
