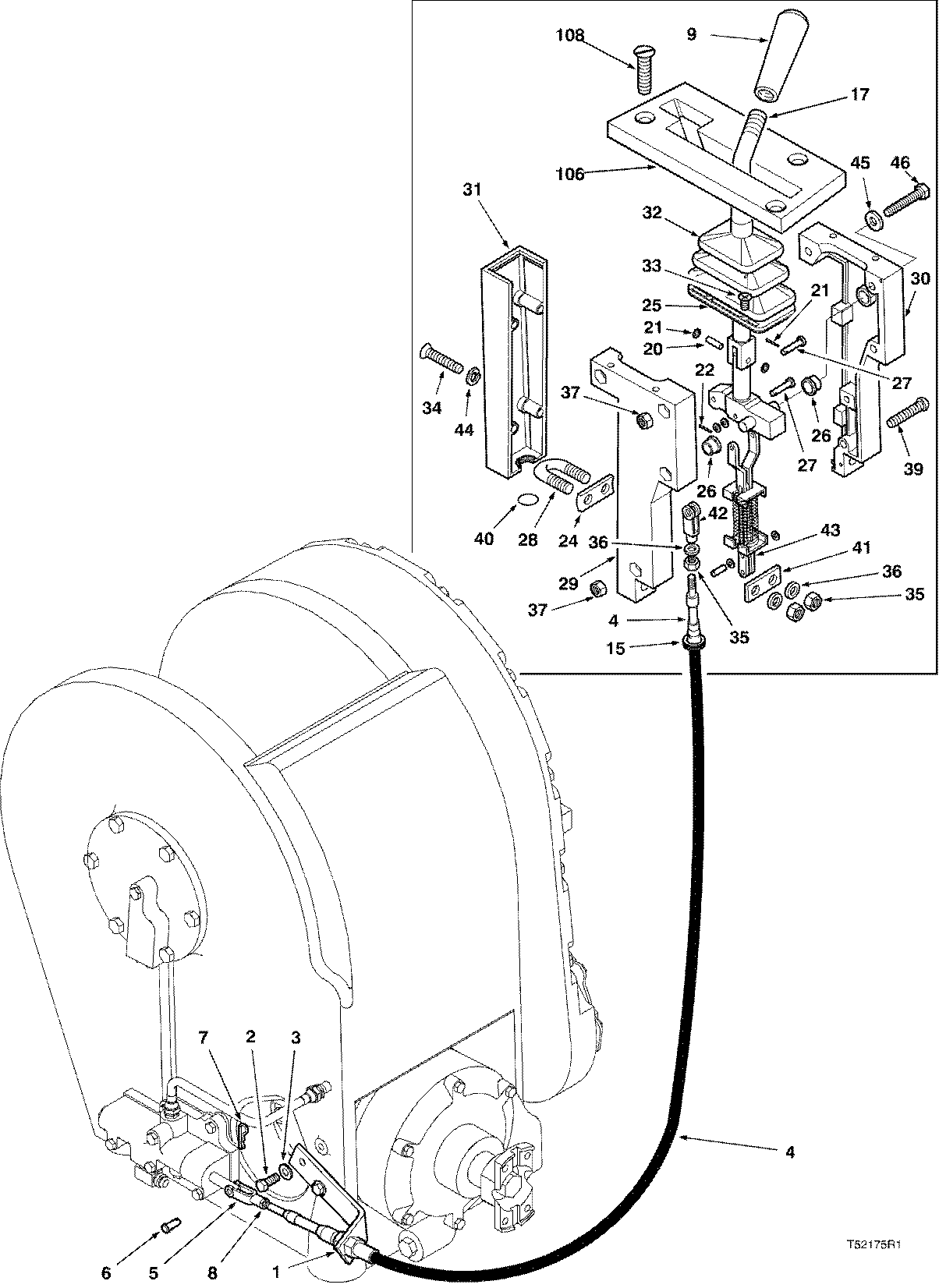

CONTROLS WINCH T60 ( 10EB1277 - ) 8228-030/10 [8228-030/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	824744600	1	SUPPORT	-
2	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
3	810309800	2	FLAT WASHER 3/8 - HARDENED	-
4	811835000	1	Cable	-
5	810098600	1	ROD END CLEVIS	-
6	810716300	1	CLEVIS PIN	-
7	811150800	1	PIN ASSEMBLY -	-
8	810051800	1	JAM NUT 5/16-24 UNF	-
9	810806800	1	KNOB -	-
15	812005900	1	GROMMET -	-
17	F434715	1	LEVEL ASSY -	-
20	F435094	1	DOWEL PIN -	-
21	F435095	2	RETAINING RING -	-
22	---------	2	FELLING HEAD	-
24	-------	1	O-RING	-
25	-------	1	O-RING	-
26	-------	2	O-RING	-
27	---------	1	FELLING HEAD	-
28	---------	1	FELLING HEAD	-
29	-------	1	O-RING	-
30	-------	1	O-RING	-
31	-------	1	O-RING	-
32	-------	1	O-RING	-
33	-------	4	O-RING	-
34	---------	4	FELLING HEAD	-
35	---------	3	FELLING HEAD	-
36	---------	3	FELLING HEAD	-
37	-------	4	O-RING	-
39	-------	4	O-RING	-
40	---------	1	FELLING HEAD	-
41	---------	1	FELLING HEAD	-
42	---------	1	FELLING HEAD	-
43	F434089	1	SPRING PACK -	-
44	-------	4	O-RING	-
45	810878100	3	WASHER*1/4	-
46	811999800	3	BOLT*M6X1.00-55 -	-
106	827059100	1	GUIDE -	-
108	811947500	3	BOLT*M6X1.0X25mm -	-
-	F431909	1	KIT*BOOT - K4	-
-	F431908	1	KIT*HOUSING - K3	-
-	F122329	1	LEVER -	-
-	842930300	1	KIT*U-BOLT CLAMP - K2	-
-	842857400	1	KIT*CABLE HARDWARE - K1	-
-	811208700	1	CABLE -	-
