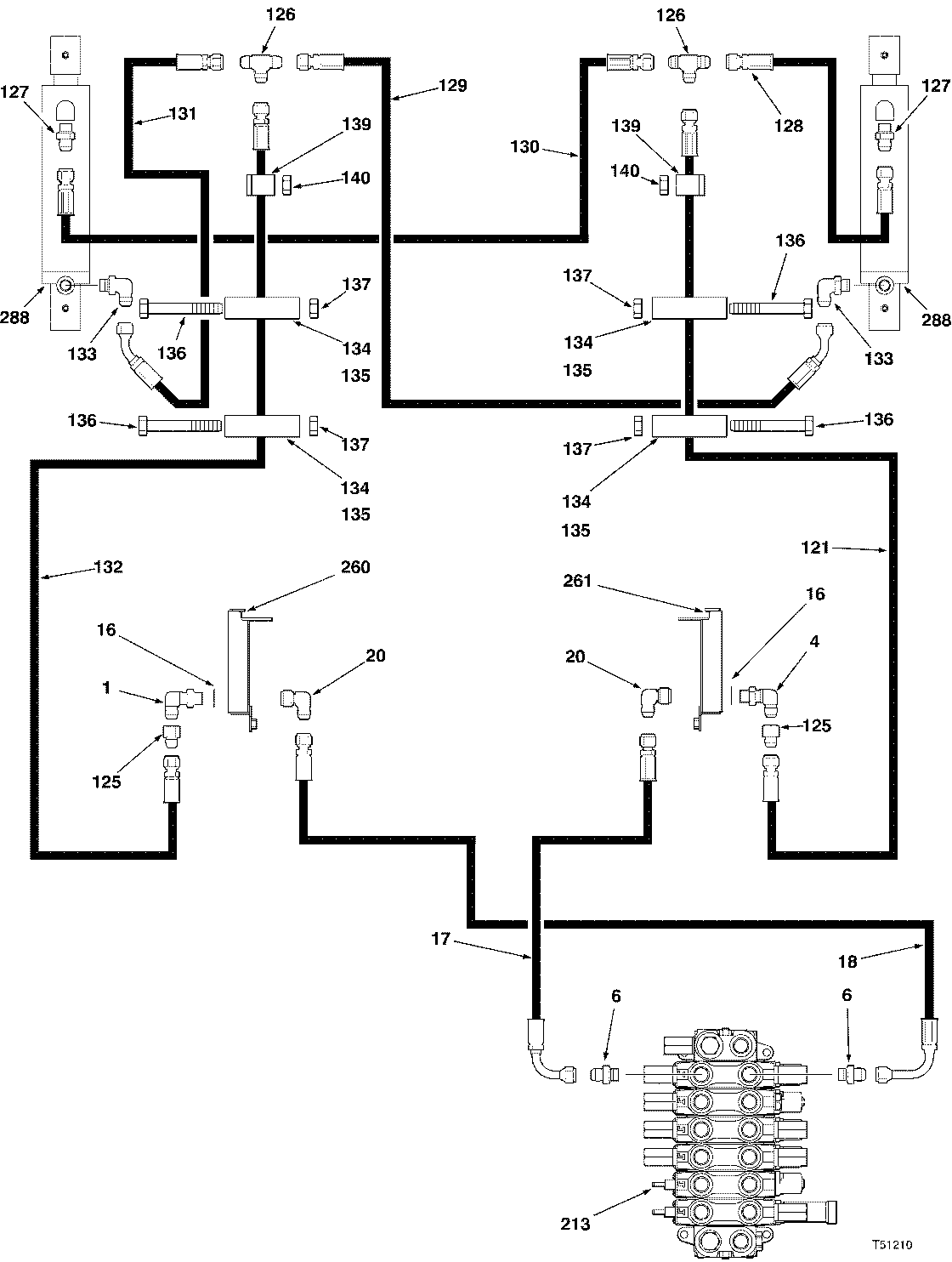

HYDRAULIC SYSTEM DOZER CLAMP OPTION D/A ( 974174 - 985712) 2000-381/10 [2000-381/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810372600	1	ELBOW-90 DEG.	-
4	810372600	1	ELBOW-90 DEG.	-
6	810490900	2	FITTING 1/2 MJIC 3/4 -	-
16	812000700	2	WASHER-SPECIAL -	-
17	811782500	1	HOSE-HYD*0.5X90	-
18	811868200	1	HOSE-HYD*.50 X 122``	-
20	810433800	2	ELBOW-90 DEG.	-
121	F120310	1	HOSE-HYD*.38 X 116	-
125	810565100	2	FITTING MJIC/FJIC	-
126	810952600	2	TEE	-
127	810789500	2	FITTING*JIC/O-RING	-
128	F120307	1	HOSE-HYD*.38 X 26	-
129	812000600	1	HOSE-HYD*.38 X 53	-
130	F120308	1	HOSE-HYD*.38 X 60	-
131	812000500	1	HOSE-HYD*.38 X 18	-
132	F120309	1	HOSE-HYD* .38 X 112	-
133	810980600	2	Elbow Fitting	-
134	F278495	4	BAR	-
135	827174600	4	PROTECTOR	-
136	841814000	4	BOLT*M10X1.50-120 -	-
137	811707000	4	LOCKNUT*M10X1.50 -	-
139	810275800	2	CLAMP*3/4	-
140	811706900	2	LOCKNUT*M8X1.25 -	-
213	-------	1	O-RING	-
260	F281354	1	BULKHEAD - LH	-
261	F281356	1	BULKHEAD - RH	-
288	-------	2	O-RING	-
