Открытый узел

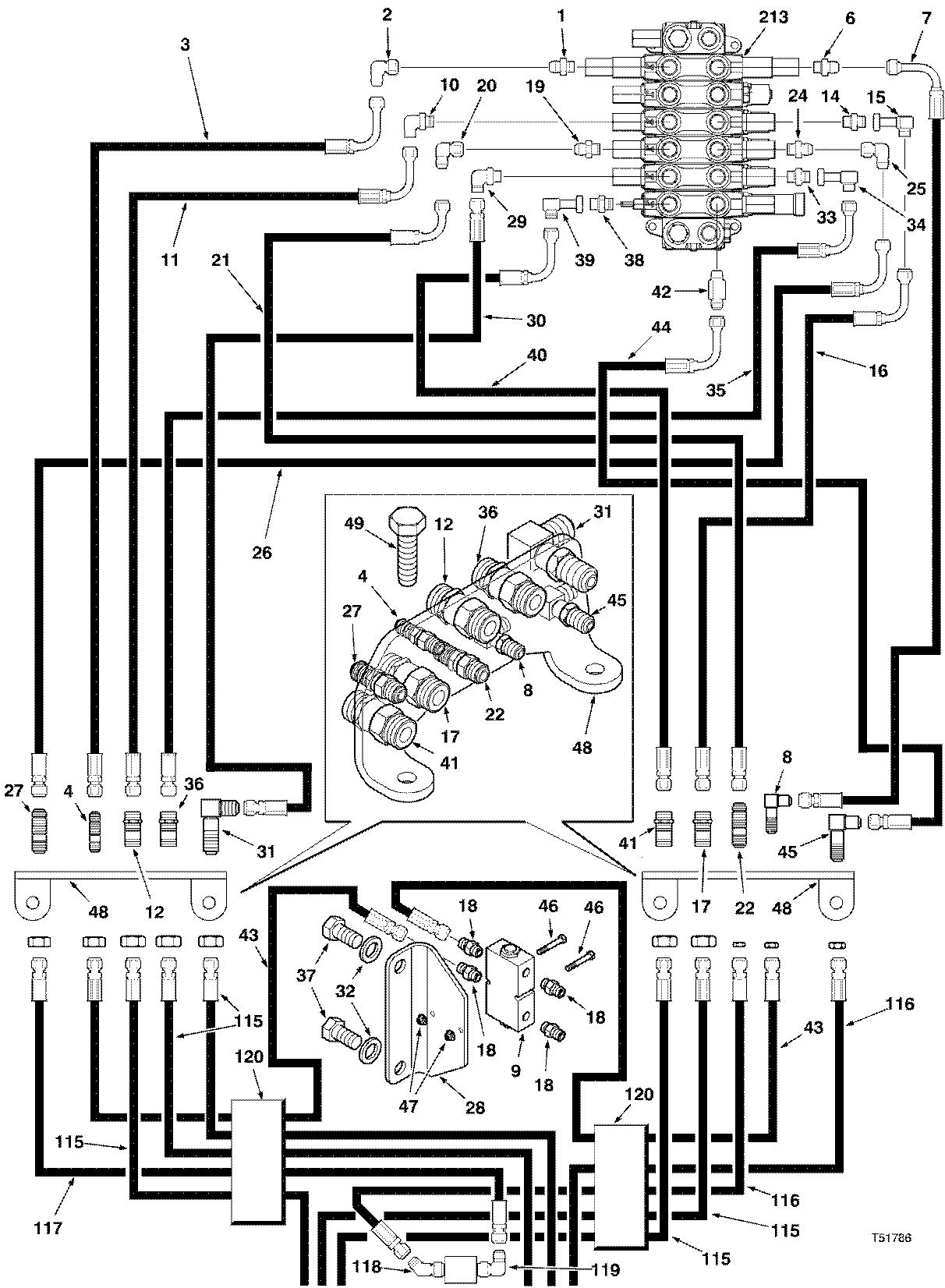

HYDRAULIC SYSTEM CARR. FRAME GRAPPLE SWING BOOM ( 985713 - 10EB1276) 2000-462/10 [2000-462/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810425400	1	FITTING 3/8 MJIC 3/4	-
2	810335500	1	ELBOW-90 DEG. -	-
3	811984700	1	HOSE-HYD*.38 X 36	-
4	810269500	1	ADAPTER	-
6	810425400	1	FITTING 3/8 MJIC 3/4	-
7	811984700	1	HOSE-HYD*.38 X 36	-
8	810285600	1	ELBOW-90 DEG. -	-
9	811939300	1	VALVE -	-
10	811437600	1	ELBOW-90 -	-
11	F120274	1	HOSE-HYD*.75 X 37 -	-
12	811634100	1	ADAPTER -	-
14	811439600	1	ADAPTER -	-
15	811730800	1	ELBOW-90 DEG. -	-
16	F120273	1	HOSE-HYD*.75 X 44 -	-
17	811634100	1	ADAPTER -	-
18	810328600	4	FITTING 3/8 MJIC 3/8	-
19	810490900	1	FITTING 1/2 MJIC 3/4 -	-
20	810433800	1	ELBOW-90 DEG.	-
21	810447600	1	HOSE-HYD*0.5X38 -	-
22	810328400	1	ADAPTER -	-
24	810490900	1	FITTING 1/2 MJIC 3/4 -	-
25	810181600	1	Elbow Fitting	-
26	811460900	1	HOSE-HYD*0.50X48 -	-
27	810328400	1	ADAPTER -	-
28	F280193	1	PLATE -	-
29	811437600	1	ELBOW-90 -	-
30	811758700	1	HOSE-HYD*0.75X31	-
31	811953100	1	ELBOW-90 DEG. -	-
32	810183200	2	Washer	-
33	811439600	1	ADAPTER -	-
34	811730800	1	ELBOW-90 DEG. -	-
35	811976700	1	HOSE-HYD*.75X40 -	-
36	811634100	1	ADAPTER -	-
37	810962900	2	CPS HXHD M20X2.50-40 -	-
38	811439600	1	ADAPTER -	-
39	811730800	1	ELBOW-90 DEG. -	-
40	F120273	1	HOSE-HYD*.75 X 44 -	-
41	811634100	1	ADAPTER -	-
42	810490900	1	FITTING 1/2 MJIC 3/4 -	-
43	810349500	2	HOSE-HYD*0.38X45 -	-
44	811923700	1	Hydraulic Hose	-
45	810372600	1	ELBOW-90 DEG.	-
46	811934900	2	BOLT*M6X1.00-45 -	-
47	811706800	2	LOCKNUT*M6X1.00 -	-
48	F289662	1	BRACKET -	-
49	811701500	2	SCREW*M12X1.75-35 -	-
115	811271900	5	HOSE-HYD*0.75X78	-
116	810481900	2	HOSE ASSEMBLY	-
117	810891100	1	HOSE ASSEMBLY - ACROSS PIVOT	-
118	810466600	1	FITTING-45 DEG.	-
119	810433800	1	ELBOW-90 DEG.	-
120	F277978	2	SLEEVE -	-
213	---------	1	FELLING HEAD	-
-	841732200	1	REPAIR KIT - FOR ITEM 4	-
-	-	1	Part 57	-
-	-	1	Part 56	-
-	843125300	2	CARTRIDGE -	-

HYDRAULIC SYSTEM CARR. FRAME GRAPPLE SWING BOOM ( 985713 - 10EB1276) 2000-462/10 [2000-462/10]

Нет текстового описания
