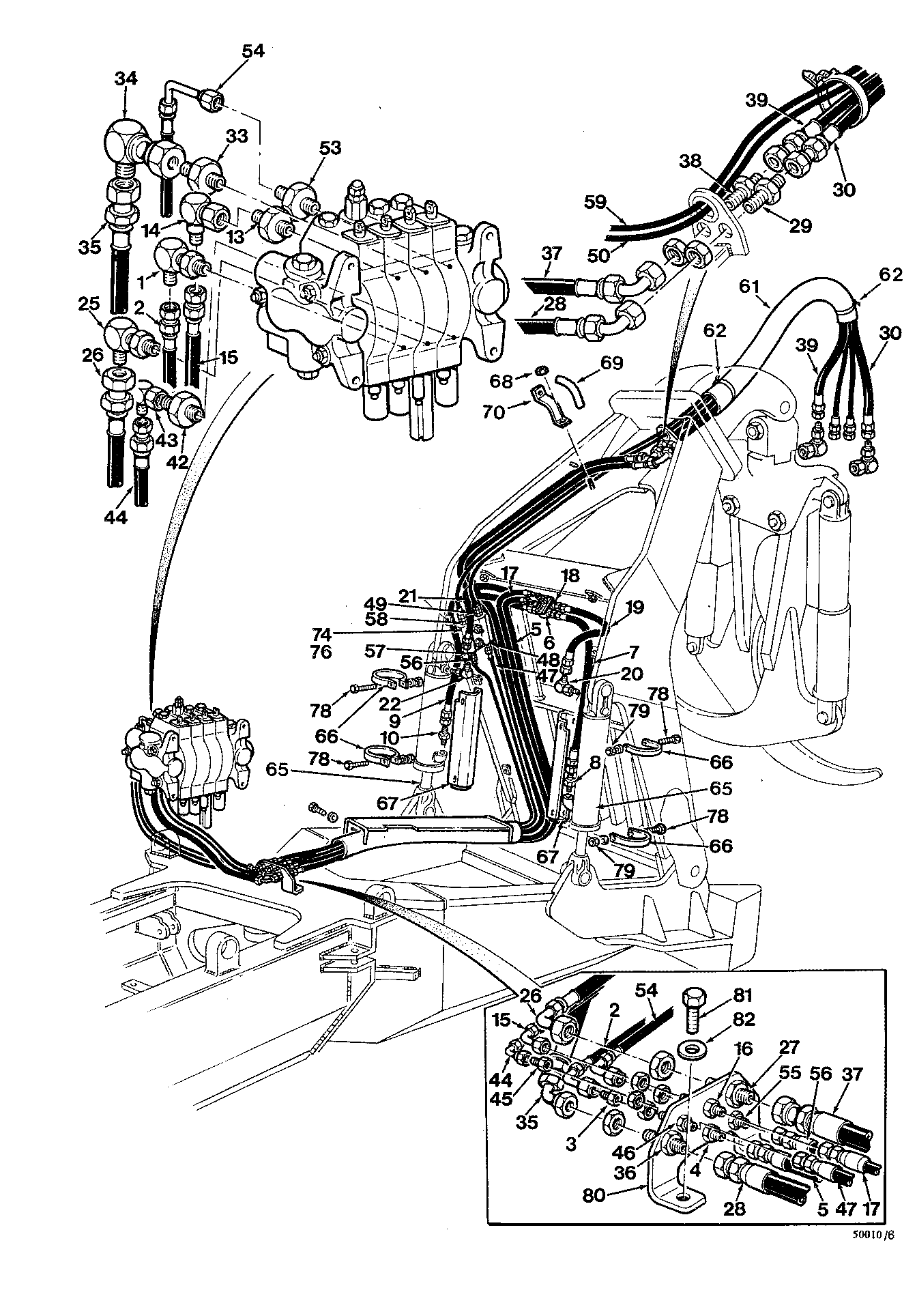

HYDRAULIC SYSTEM CARR. FRAME GRAPPLE S/A ( CE2001 - 962293) 2000-232/10 [2000-232/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	811465100	1	ELBOW-90 DEG. -	-
2	811957500	1	HOSE-HYD*.50 X 36	-
3	811887700	1	ADAPTER -	-
4	811634100	1	ADAPTER -	-
5	811957600	1	HOSE-HYD*.75 X 142	-
6	811697300	2	TEE -	-
7	811759800	1	HOSE-HYD*0.75X47	-
8	811439600	1	ADAPTER -	-
9	811759800	1	HOSE-HYD*0.75X47	-
10	811439600	1	ADAPTER -	-
13	811439600	1	ADAPTER -	-
14	811730800	1	ELBOW-90 DEG. -	-
15	811957800	1	HOSE-HYD*.75 X 40 -	-
16	811634100	1	ADAPTER -	-
17	811957600	1	HOSE-HYD*.75 X 142	-
18	811634100	2	ADAPTER -	-
19	811758300	1	HOSE-HYD*0.75X23	-
20	811437600	1	ELBOW-90 -	-
21	811758300	1	HOSE-HYD*0.75X23	-
22	811437600	1	ELBOW-90 -	-
25	811437600	1	ELBOW-90 -	-
26	811844700	1	HOSE-HYD* .75 X 34 -	-
27	811634100	1	ADAPTER -	-
28	811841400	1	HOSE-HYD*.750X170``	-
29	811634100	2	ADAPTER -	-
30	811405400	1	HOSE-HYD*0.75X68	-
33	811439600	1	ADAPTER -	-
34	811730800	1	ELBOW-90 DEG. -	-
35	811957900	1	HOSE-HYD*.75 X 45	-
36	811634100	1	ADAPTER -	-
37	811841400	1	HOSE-HYD*.750X170``	-
38	811634100	1	ADAPTER -	-
39	811405400	1	HOSE-HYD*0.75X68	-
42	810425400	1	FITTING 3/8 MJIC 3/4	-
43	810335500	1	ELBOW-90 DEG. -	-
44	811844500	1	HOSE-HYD* .38 X 40	-
45	811842000	1	FITTING MJIC/FJIC	-
46	810269500	1	ADAPTER	-
47	810918700	1	HOSE-HYD*0.38X120	-
48	810328600	1	FITTING 3/8 MJIC 3/8	-
49	810328600	1	FITTING 3/8 MJIC 3/8	-
50	F120182	1	HOSE-HYD*.38 X 114 -	-
53	810425400	1	FITTING 3/8 MJIC 3/4	-
54	811844500	1	HOSE-HYD* .38 X 40	-
55	810285600	1	ELBOW-90 DEG. -	-
56	810918700	1	HOSE-HYD*0.38X120	-
57	810328600	1	FITTING 3/8 MJIC 3/8	-
58	810328600	1	FITTING 3/8 MJIC 3/8	-
59	F120182	1	HOSE-HYD*.38 X 114 -	-
61	827327400	1	SLEEVE	-
62	810654700	2	TIE STRAP -	-
65	-------	2	O-RING	-
66	826896600	4	BAND -	-
67	826896400	2	COVER -	-
68	811707000	2	LOCKNUT*M10X1.50 -	-
69	827174600	1	PROTECTOR	-
70	827168000	1	BAR -	-
74	811939300	1	VALVE -	-
76	811706800	2	LOCKNUT*M6X1.00 -	-
78	811700900	4	SCREW*M10X1.50-110 -	-
79	811268300	4	LOCKNUT*M10X1.5 -	-
80	826984700	1	BRACKET	-
81	811360400	2	BOLT*M16X2.00-35 -	-
82	810000500	2	WASHER*5/8	-
-	843125300	2	CARTRIDGE -	-
-	841732200	1	REPAIR KIT - FOR ITEM 4	-

HYDRAULIC SYSTEM CARR. FRAME GRAPPLE S/A ( CE2001 - 962293) 2000-232/10 [2000-232/10]
