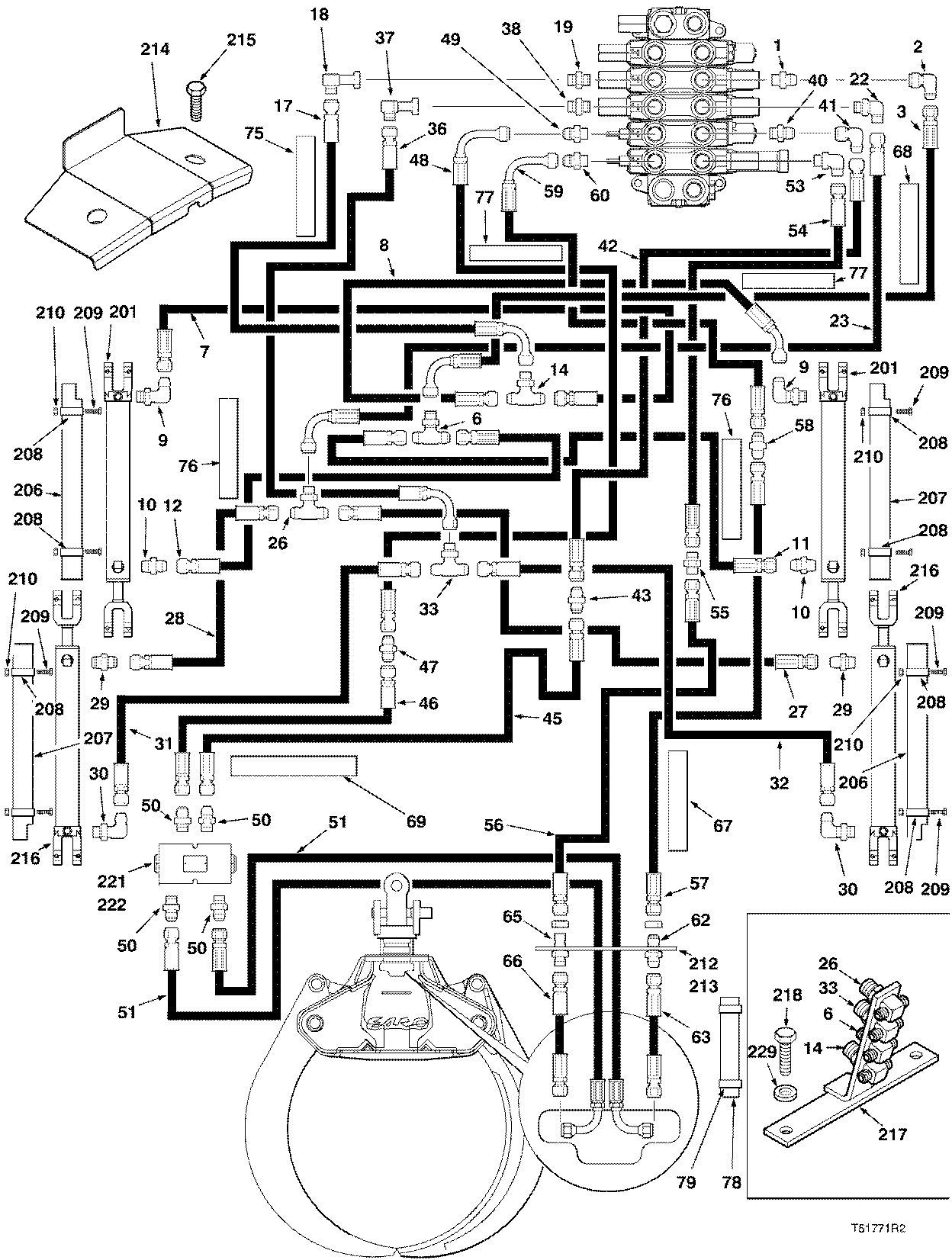

HYDRAULIC SYSTEM CARR. FRAME GRAPPLE D/A ESCO ( 985713 - 10EB1276) 2000-458/10 [2000-458/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810490900	1	FITTING 1/2 MJIC 3/4 -	-
2	810433800	1	ELBOW-90 DEG.	-
3	811853600	1	HOSE-HYD*.50 X 112`` - (S/N 974273 & UP)	-
6	810787500	1	TEE	-
7	811247300	1	HOSE-HYD*0.5X68 -	-
8	F120279	1	HOSE-HYD*.50 X 68 - (660)	-
9	810292900	2	ELBOW-90 DEG. -	-
10	810490900	2	FITTING 1/2 MJIC 3/4 -	-
11	811249400	1	HOSE-HYD*0.5X97 -	-
12	811249400	1	HOSE-HYD*0.5X97 -	-
14	827318000	1	TEE-SPECIAL -	-
17	F121002	1	HOSE-HYD*.75 X 110 -	-
18	811730800	1	ELBOW-90 DEG. -	-
19	811439600	1	ADAPTER -	-
22	811437600	1	ELBOW-90 -	-
23	F121352	1	HOSE-HYD*.75 X 108 -	-
26	827318000	1	TEE-SPECIAL -	-
27	811246700	1	HOSE-HYD*0.50X52 -	-
28	811246700	1	HOSE-HYD*0.50X52 -	-
29	810490900	2	FITTING 1/2 MJIC 3/4 -	-
30	810292900	2	ELBOW-90 DEG. -	-
31	810932500	1	HOSE-HYD*0.50X26	-
32	810932500	1	HOSE-HYD*0.50X26	-
33	827318000	1	TEE-SPECIAL -	-
36	F121353	1	HOSE-HYD*.75 X 114 -	-
37	811730800	1	ELBOW-90 DEG. -	-
38	811439600	1	ADAPTER -	-
40	810425400	1	FITTING 3/8 MJIC 3/4	-
41	810335500	1	ELBOW-90 DEG. -	-
42	811419300	1	HOSE-HYD*0.38X104 -	-
43	810630200	1	FITTING -	-
45	811992500	1	HOSE-HYD*.38 X 118 - (660)	-
46	811992500	1	HOSE-HYD*.38 X 118 - (660)	-
47	810630200	1	FITTING -	-
48	F121005	1	HOSE-HYD*.38 X 106 -	-
49	810425400	1	FITTING 3/8 MJIC 3/4	-
50	810328600	4	FITTING 3/8 MJIC 3/8	-
51	F122244	2	HOSE-HYD*.38X74 -	-
53	811437600	1	ELBOW-90 -	-
54	F121001	1	HOSE-HYD*.75 X 98 -	-
55	811464300	1	FITTING -	-
56	F122212	1	HOSE-HYD*.75X136 -	-
57	F122211	1	HOSE-HYD*.50X134 -	-
58	810348700	1	FITTING -	-
59	811112700	1	HOSE-HYD*0.50X108 -	-
60	810490900	1	FITTING 1/2 MJIC 3/4 -	-
62	810328400	1	ADAPTER -	-
63	F122242	1	HOSE-HYD*.50X61 -	-
65	811634100	1	ADAPTER -	-
66	F122243	1	HOSE-HYD*.75X61 -	-
67	F289958	1	SLEEVE -	-
68	826494100	1	SLEEVE	-
69	F284480	1	SLEEVE -	-
75	F281986	1	SLEEVE - 60``	-
76	F277976	2	SLEEVE - 40``	-
77	F281985	2	SLEEVE - 80``	-
78	826051700	1	SLEEVE	-
79	F013024	2	Strap With Buckle	-
201	-------	2	O-RING	-
206	827072400	2	COVER -	-
207	827061900	2	COVER -	-
208	826906300	8	BAND -	-
209	811700900	8	SCREW*M10X1.50-110 -	-
210	811268300	8	LOCKNUT*M10X1.5 -	-
212	827309200	1	PLATE	-
213	811701300	3	SCREW*M12X1.75-25 -	-
214	F289037	1	COVER -	-
215	811701300	2	SCREW*M12X1.75-25 -	-
216	-------	2	O-RING	-
217	F294296	1	BULKHEAD -	-
218	811181400	2	BOLT*M20X2.50-50 -	-
221	811939300	1	VALVE -	-
222	811706800	2	LOCKNUT*M6X1.00 -	-
229	810183200	2	Washer	-
-	843125300	2	CARTRIDGE -	-
-	841732200	1	REPAIR KIT - FOR ITEM 4	-

HYDRAULIC SYSTEM CARR. FRAME GRAPPLE D/A ESCO ( 985713 - 10EB1276) 2000-458/10 [2000-458/10]
