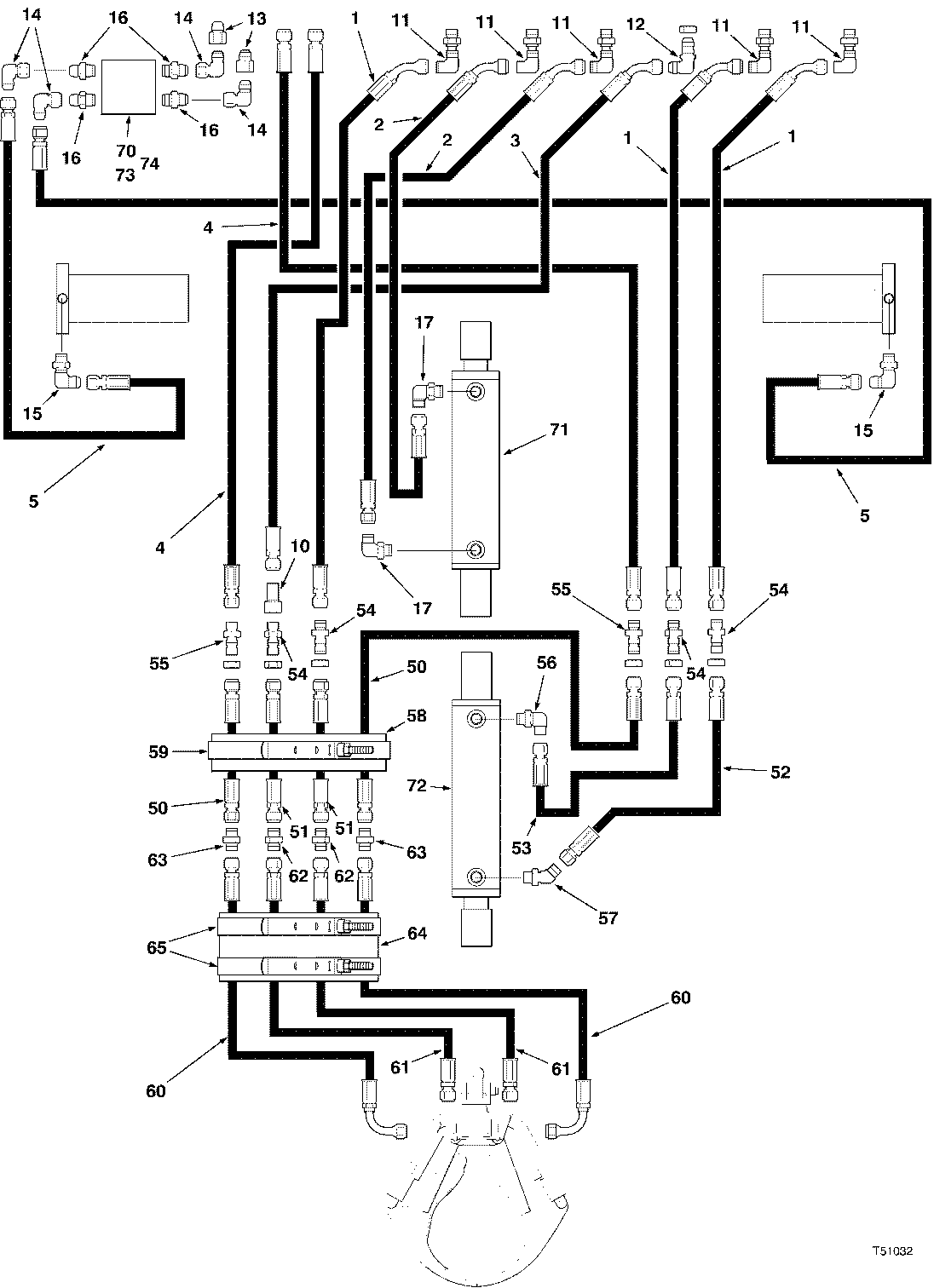

GRAPPLE SWING BOOM HYDRAULICS ( CE2001 - 10EB1276) 4321-027/10 [4321-027/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F433124	3	HOSE ASSY-110``	-
2	F433125	2	HOSE ASSY-125``	-
3	F433126	1	HOSE ASSY-107``	-
4	F433127	2	HOSE ASSY-106``	-
5	841942100	2	HOSE - HYDRAULIC - 110`` GRAPPLE	-
10	811887700	1	ADAPTER -	-
11	811953100	5	ELBOW-90 DEG. -	-
12	810372600	1	ELBOW-90 DEG.	-
13	F433128	2	FITTING	-
14	810433800	4	ELBOW-90 DEG.	-
15	810112100	2	ELBOW-90 DEG.	-
16	810224800	4	CONNECTOR -	-
17	811437600	2	ELBOW-90 -	-
50	F433129	2	HOSE ASSY-107``	-
51	F433130	2	HOSE ASSY-107``	-
52	F433131	1	HOSE ASSY-52``	-
53	F433132	1	HOSE ASSY-56``	-
54	811634100	4	ADAPTER -	-
55	811633800	2	ADAPTER	-
56	811437600	1	ELBOW-90 -	-
57	811605700	1	ELBOW-45 DEG. -	-
58	F433133	1	SLEEVE - 3``X36``	-
59	811642500	1	CLAMP - 40	-
60	F433134	2	HOSE ASSY-47``	-
61	F433135	2	HOSE ASSY-50``	-
62	811464300	2	FITTING -	-
63	811519900	2	ADAPTER	-
64	F433133	1	SLEEVE - 3``X36``	-
65	811642500	2	CLAMP - 40	-
70	F433136	1	CUSHION VALVE	-
71	-------	1	O-RING	-
72	-------	1	O-RING	-
73	810102800	2	HEX HEAD BOLT 5/16-18 UNC X 3	-
74	810768000	2	WASHER*5/16	-

GRAPPLE SWING BOOM HYDRAULICS ( CE2001 - 10EB1276) 4321-027/10 [4321-027/10]

Нет текстового описания
