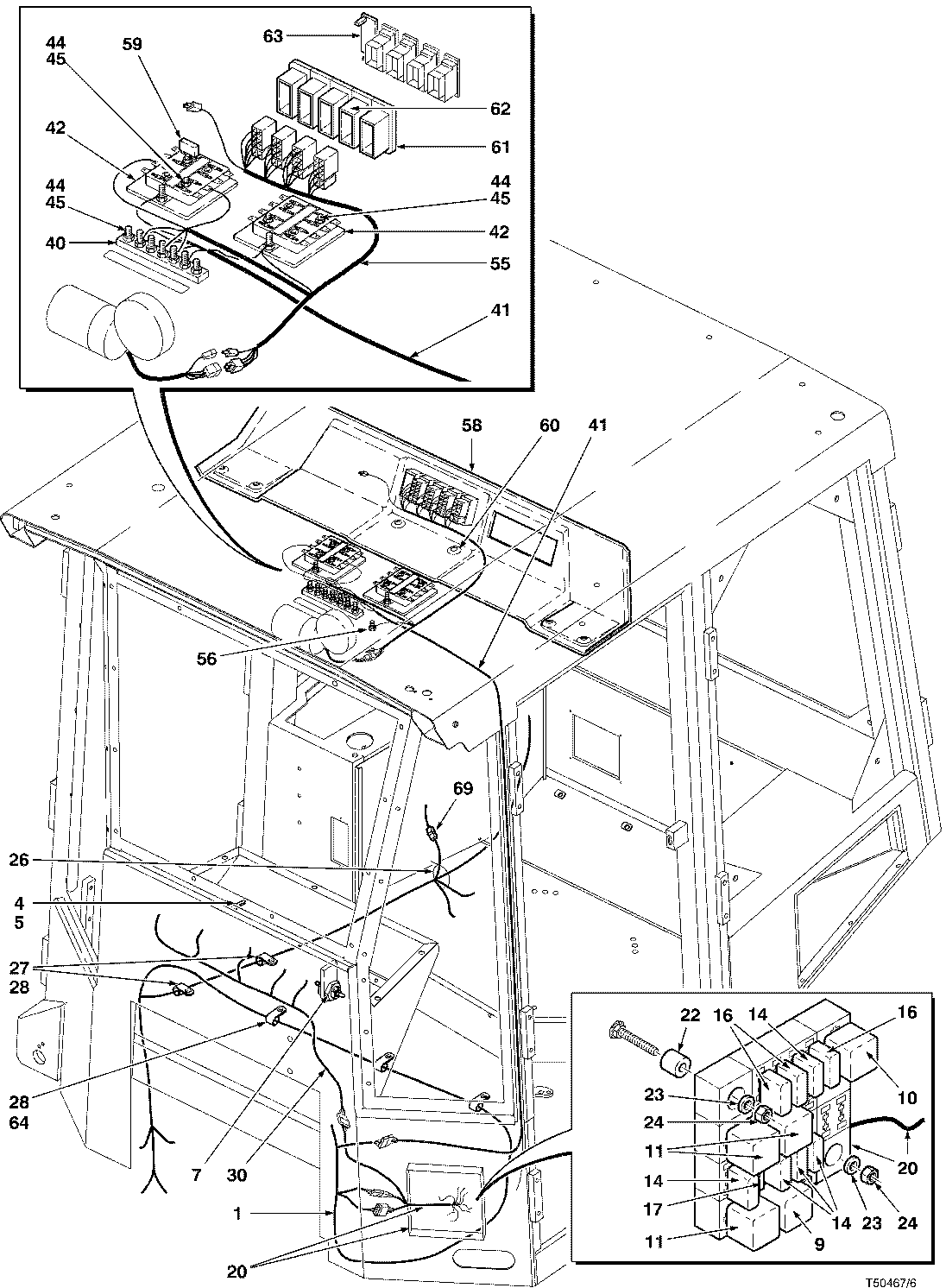

ELECTRICAL CAB SYSTEM ( CE2001 - 974173) 3100-083/10 [3100-083/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	827305300	1	HARNESS - MAIN-MONITOR	-
4	811268100	4	LOCKNUT*M6X1.0 -	-
5	810537700	4	FLAT WASHER 3/16	-
7	811240600	1	STUD -	-
9	812003900	1	RELAY - 40 AMP (GUAGE ONLY)	-
10	811828200	1	RELAY - 40 AMP	-
11	811828300	3	Relay	-
14	811871300	5	CIRCUIT BREAKER - 5 AMP	-
16	811830800	3	CIRCUIT BREAKER - 30 AMP	-
17	841899600	1	FUSE-10A -	-
20	827241500	1	HARNESS - FUSE PANEL	-
22	F120690	2	SPACER -	-
23	-------	1	O-RING	-
24	811706800	2	LOCKNUT*M6X1.00 -	-
26	810402100	2	TIE WRAP -	-
27	810781100	2	CLAMP*13/16 -	-
28	811707000	5	LOCKNUT*M10X1.50 -	-
30	827305100	1	HARNESS - MONITOR	-
40	811947400	1	Elec. Connector Terminal	-
41	827238700	1	HARNESS - DOOR POST	-
42	811813300	2	FUSE BLOCK -	-
44	841807000	6	LOCKNUT*M4X0.7 -	-
45	810663300	6	WASHER*8 -	-
55	827238800	1	HARNESS - ROOF CONSOLE	-
56	811706800	1	LOCKNUT*M6X1.00 -	-
58	-------	1	O-RING	-
59	811871300	1	CIRCUIT BREAKER - 5 AMP	-
60	811952600	6	SCREW*METRIC 6X1.00 -	-
61	811866900	2	Box	-
62	811866800	3	Box	-
63	811866700	1	Plate	-
64	810603600	3	CLAMP*1-1/8 -	-
69	F277662	1	HARNESS - SWING BOOM CONTROL	-
-	-	1	Part 38	-
-	-	1	Part 39	-
-	843125200	1	MODULE - DIODE -	-
-	843125200	3	MODULE - DIODE -	-
-	827305000	1	HARNESS - GAUGES	-
-	827299900	1	HARNESS - MAIN - GAUGES	-
