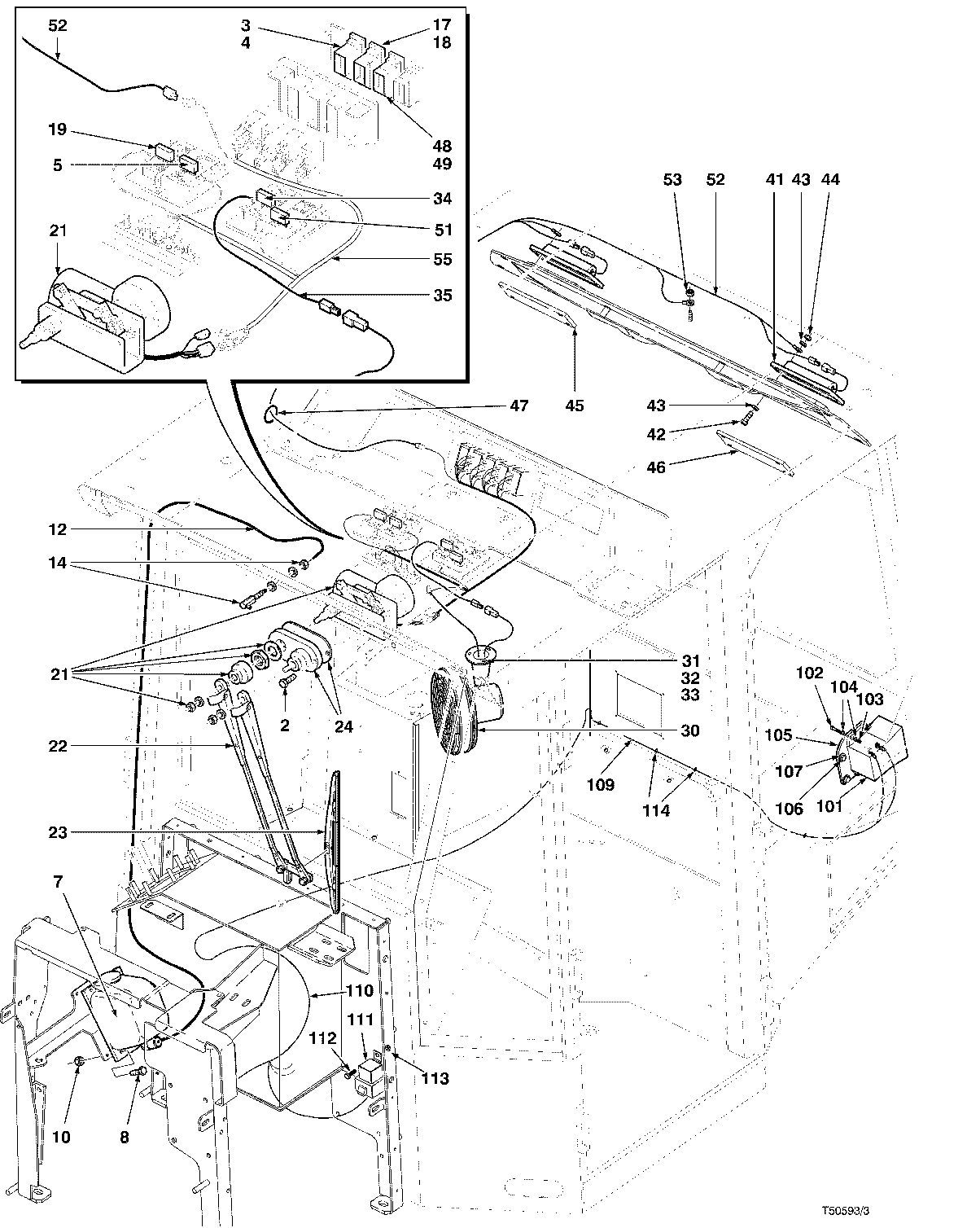

ELECTRICAL CAB COMPONENTS ( CE2001 - ) 3100-089/10 [3100-089/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	810075000	1	HEX HEAD BOLT 1/4-28 UNF X 3/4	-
3	811826400	1	SWITCH - WIPER	-
4	843112000	1	BULB	-
5	811872300	1	CIRCUIT BREAKER - 25 AMP	-
7	810987800	1	TANK	-
8	811822200	4	BOLT*M6X1.00X20 -	-
10	811706800	4	LOCKNUT*M6X1.00 -	-
12	827012200	1	HOSE	-
14	811628900	1	WINDSHIELD WASHER	-
17	811826500	1	SWITCH - WASHER	-
18	843112000	1	BULB	-
19	811871300	1	CIRCUIT BREAKER - 5 AMP	-
21	811963400	1	WIPER MOTOR - WIPER	-
22	811963500	1	WIPER ARM - WIPER	-
23	F120859	1	BLADE - WIPER	-
24	F015396	1	BEARING	-
30	827294000	1	FAN	-
31	840868600	3	SCREW -	-
32	810785900	3	LOCKWASHER* #8	-
33	840868700	3	NUT*#8-32UNC -	-
34	811871300	1	CIRCUIT BREAKER - 5 AMP	-
35	827248000	1	HARNESS	-
41	827011700	2	DOMELIGHT	-
42	841582100	4	SCREW*METRIC 4X0.70	-
43	810663300	6	WASHER*8 -	-
44	841807000	2	LOCKNUT*M4X0.7 -	-
45	-------	1	O-RING	-
46	-------	1	O-RING	-
47	810482100	1	GROMMET -	-
48	811826700	1	SWITCH	-
49	843112000	1	BULB	-
51	811871300	1	CIRCUIT BREAKER - 5 AMP	-
52	827238900	1	HARNESS	-
53	811706800	1	LOCKNUT*M6X1.00 -	-
55	-------	1	O-RING	-
101	F120994	1	Travel Warning Alarm	-
102	F121031	4	CAPSCREW M5X0.80X25	-
103	810975800	4	NUT*M5X0.8 -	-
104	810662900	8	WASHER*#12 -	-
105	F282107	1	PLATE	-
106	842042800	2	BOLT*M8X1.25-45	-
107	810309800	2	FLAT WASHER 3/8 - HARDENED	-
109	F281684	1	HARNESS - CAB	-
110	F280690	1	HARNESS - ENGINE	-
111	811827800	1	RELAY -	-
112	811812500	1	BOLT*M6X1.0X16 -	-
113	811706800	1	LOCKNUT*M6X1.00 -	-
114	810402100	12	TIE WRAP -	-
-	-	1	Part 36	-

ELECTRICAL CAB COMPONENTS ( CE2001 - ) 3100-089/10 [3100-089/10]
