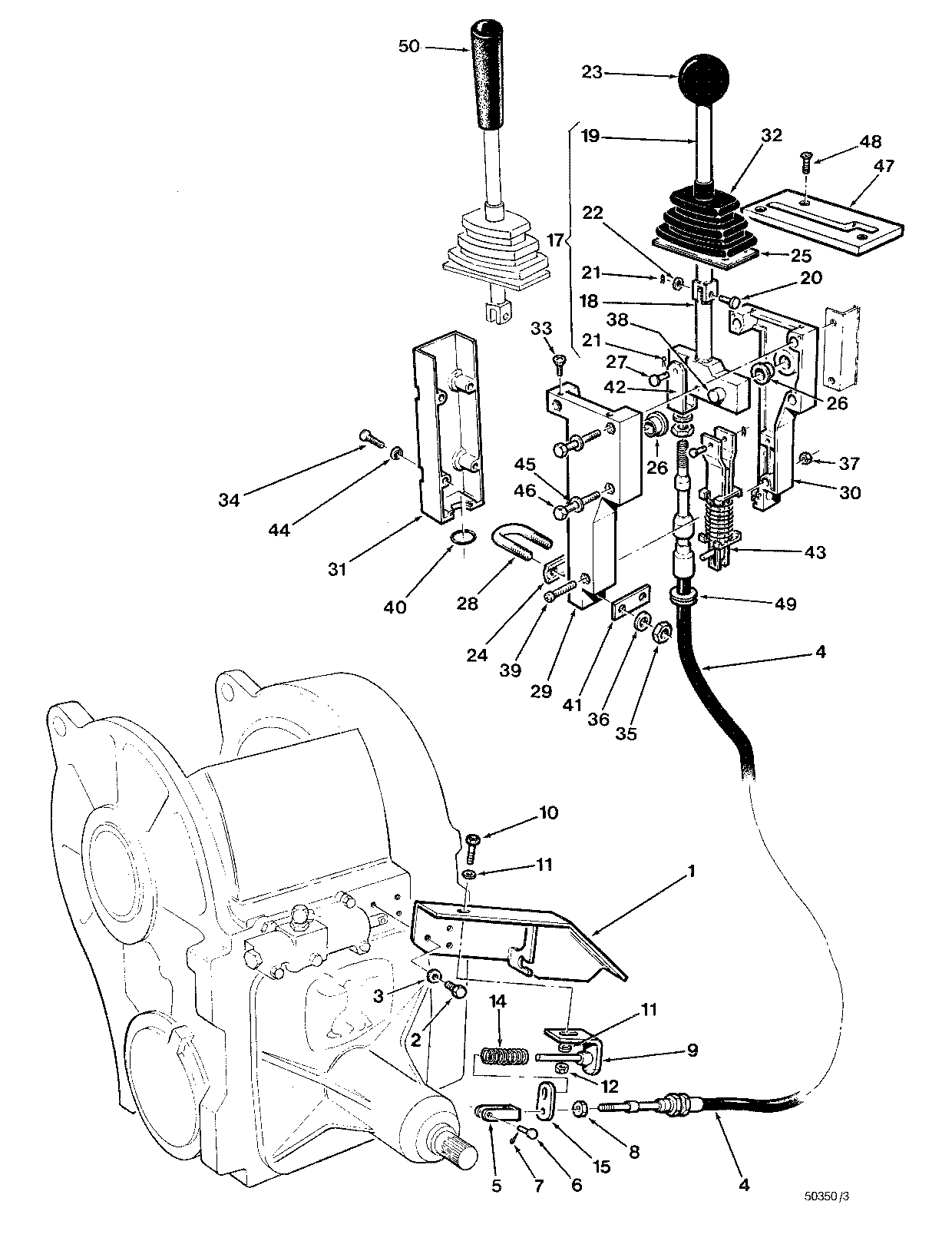

CONTROLS WINCH T40D (CABLE) ( CE2001 - 10EB1276) 8228-024/10 [8228-024/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F277556	1	BRACKET -	-
2	810965500	3	BOLT*M10X1.50-30 -	-
3	810309800	3	FLAT WASHER 3/8 - HARDENED	-
4	811208700	1	CABLE -	-
5	810098600	1	ROD END CLEVIS	-
6	810716300	1	CLEVIS PIN	-
7	810781200	1	COTTER PIN 1/8 X 3/4	-
8	810051800	1	JAM NUT 5/16-24 UNF	-
9	826738600	1	BRACKET-SPRING -	-
10	810965500	1	BOLT*M10X1.50-30 -	-
11	810309800	2	FLAT WASHER 3/8 - HARDENED	-
12	811268300	1	LOCKNUT*M10X1.5 -	-
14	810320200	1	SPRING	-
15	826738200	1	PLATE-RETURN -	-
17	F431907	1	LEVER ASSEMBLY - INCL ITEM 38	-
18	-------	1	O-RING	-
19	-------	1	O-RING	-
20	F435094	1	DOWEL PIN -	-
21	-------	1	O-RING	-
22	F435095	2	RETAINING RING -	-
23	842495000	1	KNOB -	-
24	-------	1	O-RING	-
25	-------	1	O-RING	-
26	-------	2	O-RING	-
27	-------	1	O-RING	-
28	-------	1	O-RING	-
29	-------	1	O-RING	-
30	-------	1	O-RING	-
31	-------	1	O-RING	-
32	-------	1	O-RING	-
33	-------	4	O-RING	-
34	-------	4	O-RING	-
35	-------	4	O-RING	-
36	-------	3	O-RING	-
37	-------	4	O-RING	-
38	-------	1	O-RING	-
39	-------	4	O-RING	-
40	-------	1	O-RING	-
41	-------	1	O-RING	-
42	-------	1	O-RING	-
43	F434089	1	SPRING PACK -	-
44	-------	4	O-RING	-
45	810878100	3	WASHER*1/4	-
46	811999800	3	BOLT*M6X1.00-55 -	-
47	827059100	1	GUIDE -	-
48	810328100	3	BOLT*0.25-20UNCX1.00 -	-
49	812005900	1	GROMMET -	-
50	810806800	1	KNOB -	-
-	F122147	1	CONTROL ASSY -	-
-	842857400	1	KIT*CABLE HARDWARE - K1	-
-	842930300	1	KIT*U-BOLT CLAMP - K2	-
-	F431908	1	KIT*HOUSING - K3	-
-	F431909	1	KIT*BOOT - K4	-

CONTROLS WINCH T40D (CABLE) ( CE2001 - 10EB1276) 8228-024/10 [8228-024/10]
