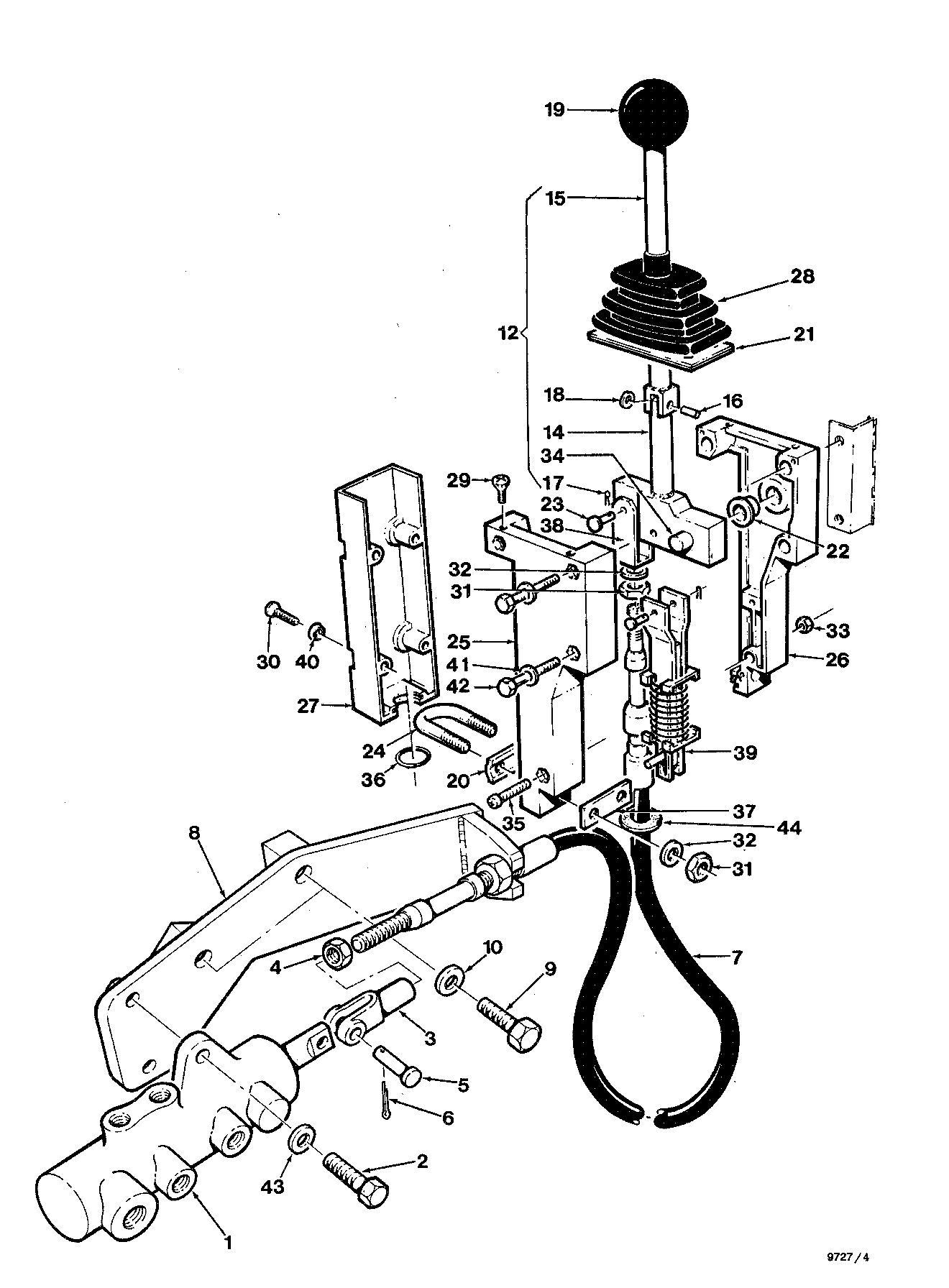

CONTROLS WINCH T250 ( CE2001 - 974173) 8228-027/10 [8228-027/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	810899400	2	BOLT*M10X1.50-35	-
3	810098600	1	ROD END CLEVIS	-
4	810051800	1	JAM NUT 5/16-24 UNF	-
5	810716300	1	CLEVIS PIN	-
6	810781200	1	COTTER PIN 1/8 X 3/4	-
7	811835000	1	Cable	-
8	F277946	1	WELD`T-BRACKET - WINCH VALVE	-
9	810979000	2	BOLT*M12X1.75-70 -	-
10	810011600	2	WASHER*1/2	-
12	F431907	1	LEVER ASSEMBLY - INCL ITEM 38	-
14	-------	1	O-RING	-
15	-------	1	O-RING	-
16	F435094	1	DOWEL PIN -	-
17	---------	1	FELLING HEAD	-
18	F435095	2	RETAINING RING -	-
19	842495000	1	KNOB -	-
20	-------	1	O-RING	-
21	-------	1	O-RING	-
22	-------	2	O-RING	-
23	---------	1	FELLING HEAD	-
24	---------	1	FELLING HEAD	-
25	-------	1	O-RING	-
26	-------	1	O-RING	-
27	-------	1	O-RING	-
28	-------	1	O-RING	-
29	810806400	4	SCREW*#8-32UNCX.50 -	-
30	---------	4	FELLING HEAD	-
31	---------	4	FELLING HEAD	-
32	---------	3	FELLING HEAD	-
33	-------	4	O-RING	-
34	-------	1	O-RING	-
35	-------	4	O-RING	-
36	---------	1	FELLING HEAD	-
37	---------	1	FELLING HEAD	-
38	---------	1	FELLING HEAD	-
39	F434089	1	SPRING PACK -	-
40	-------	4	O-RING	-
41	810878100	3	WASHER*1/4	-
42	811999800	3	BOLT*M6X1.00-55 -	-
43	810309800	2	FLAT WASHER 3/8 - HARDENED	-
44	812005900	1	GROMMET -	-
-	F122147	1	CONTROL ASSY -	-
-	842857400	1	KIT*CABLE HARDWARE - K1	-
-	842930300	1	KIT*U-BOLT CLAMP - K2	-
-	F431908	1	KIT*HOUSING - K3	-
-	F431909	1	KIT*BOOT - K4	-

CONTROLS WINCH T250 ( CE2001 - 974173) 8228-027/10 [8228-027/10]

Нет текстового описания
