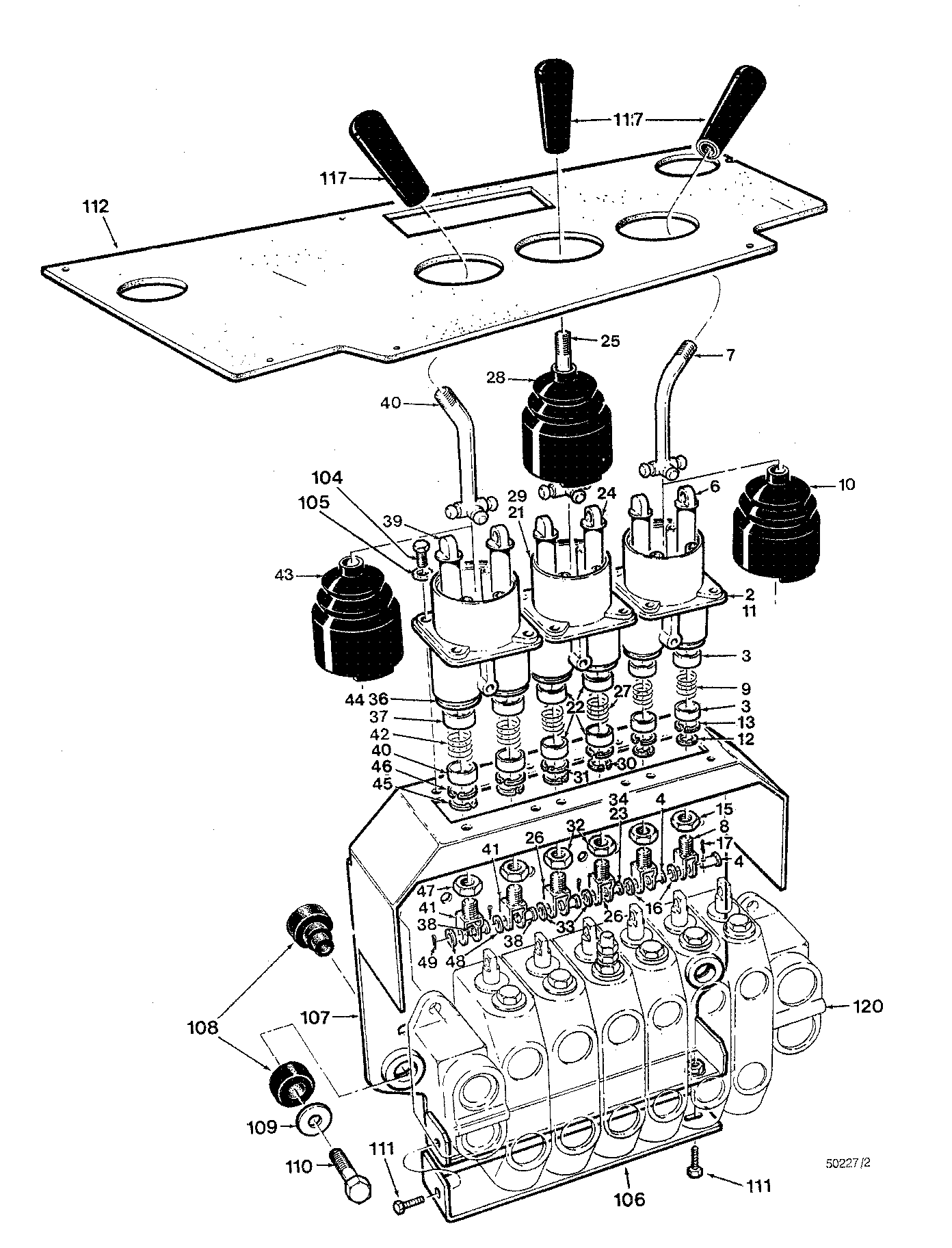

CONTROLS GRAPPLE D/A RECUPER ( CE2001 - 985712) 8214-069/10 [8214-069/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	-------	1	O-RING	-
3	842923800	4	BUSHING -	-
4	810716300	2	CLEVIS PIN	-
6	843009000	2	KIT-SLIDER-STEEL -	-
7	842924400	1	LEVER -	-
8	842924500	2	CLEVIS -	-
9	842924600	2	SPRING -	-
10	842924700	1	BOOT -	-
11	-------	1	O-RING	-
12	842924000	2	RING - RETAINING	-
13	842924100	2	RING -	-
15	842924900	2	NUT*9/16-18UNF-2B -	-
16	810768000	2	WASHER*5/16	-
17	810715800	2	COTTER PIN	-
21	-------	1	O-RING	-
22	842923800	4	BUSHING -	-
23	810716300	2	CLEVIS PIN	-
24	843009000	2	KIT-SLIDER-STEEL -	-
25	842925200	1	LEVER -	-
26	842924500	2	CLEVIS -	-
27	842924600	2	SPRING -	-
28	842924700	1	BOOT -	-
29	-------	1	O-RING	-
30	842924000	2	RING - RETAINING	-
31	842924100	2	RING -	-
32	842924900	2	NUT*9/16-18UNF-2B -	-
33	810768000	2	WASHER*5/16	-
34	810715800	2	COTTER PIN	-
36	-------	1	O-RING	-
37	842923800	4	BUSHING -	-
38	810716300	2	CLEVIS PIN	-
39	843009000	2	KIT-SLIDER-STEEL -	-
40	842925300	1	LEVER -	-
41	842924500	2	CLEVIS -	-
42	842924600	2	SPRING -	-
43	842924700	1	BOOT -	-
44	-------	1	O-RING	-
45	842924000	2	RING - RETAINING	-
46	842924100	2	RING -	-
47	842924900	2	NUT*9/16-18UNF-2B -	-
48	810768000	2	WASHER*5/16	-
49	810715800	2	COTTER PIN	-
104	811147500	12	BOLT*M6X1.00-25 -	-
105	810878100	12	WASHER*1/4	-
106	F277184	1	PLATE -	-
107	F280180	1	MOUNT - VALVE	-
108	811826300	4	ISOLATOR - RUBBER	-
109	811831400	4	WASHER - SPECIAL	-
110	810979000	4	BOLT*M12X1.75-70 -	-
111	811699400	2	SCREW*M10X1.50-25mm -	-
112	F283296	1	GASKET -	-
117	810806800	3	KNOB -	-
120	-------	1	O-RING	-
-	811854100	1	JOYSTICK - REAR	-
-	811854200	1	JOYSTICK - FRONT	-
-	826868300	1	JOYSTICK - CENTRE	-
