Открытый узел

SHIELD/GRILLE

SHIELD/GRILLE

SHIELD/GRILLE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SHIELD/GRILLE

Нет текстового описания

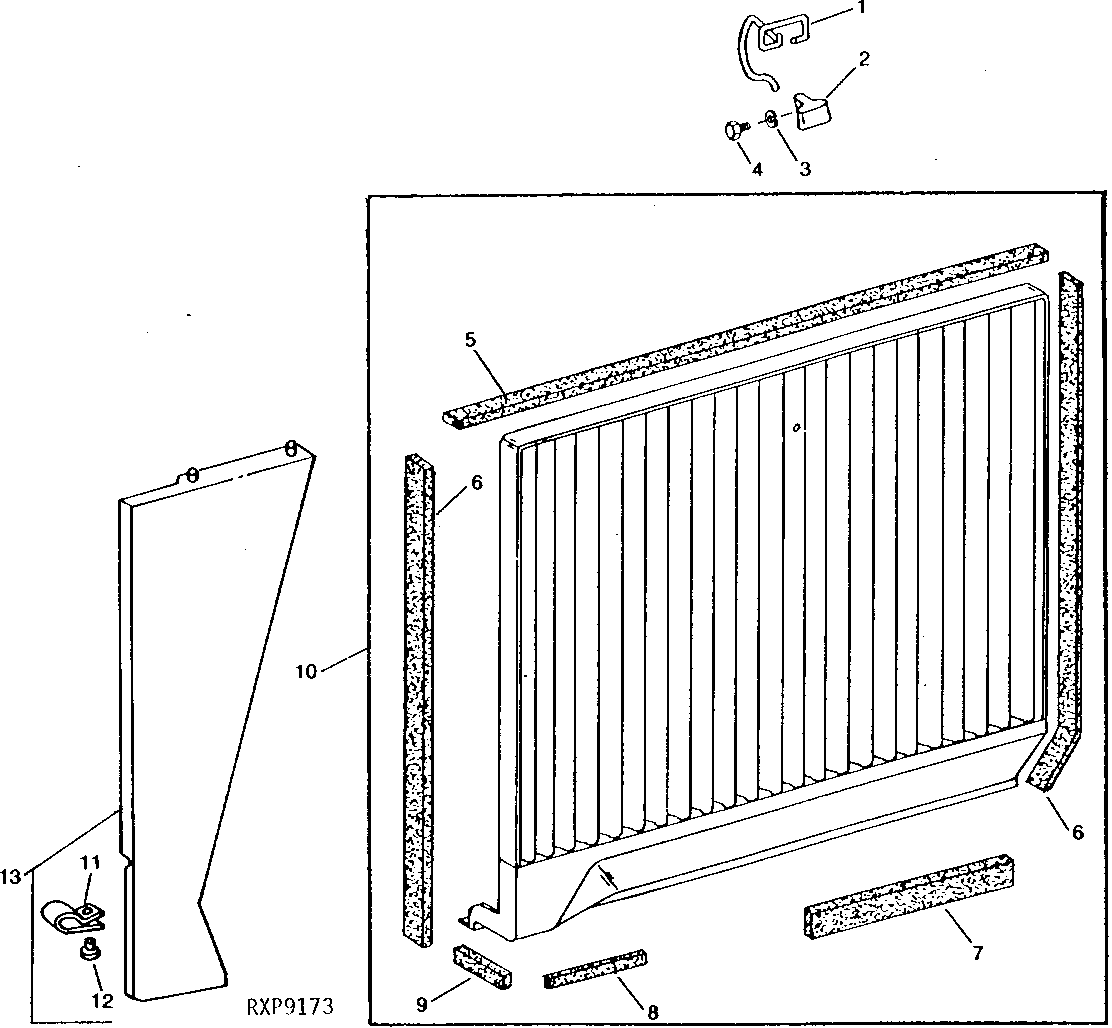

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R74628	2	Latch	-
2	R78096	2	Handle	-
3	12H322	2	Lock Washer	1/4"
4	21M7194	2	Screw	M6 X 12
5	R76111	1	Isolator	-
6	-	2	Part 6	8 X 17 X 663 MM (5/16" X 11/16" X 26"), (MF R21676)
6	-	2	Part 7	8 X 17 X 600 MM (5/16" X 11/16" X 23-7/8"), (MF R21676)
7	-	2	Part 8	38 X 38 X 387 MM (1-1/2" X 1-1/2" X 15-1/4"), (MF R43753)
8	R89761	1	Isolator	-
9	R46904	2	Isolator	REAR
10	RE12881	1	Screen	RH
10	RE12880	1	Screen	(MECHANICAL FRONT WHEEL DRIVE) LH
10	RE12879	1	Screen	(MECHANICAL FRONT WHEEL DRIVE) RH
10	RE12882	1	Screen	LH
11	R60644	2	CLIP	-
12	16H630	2	Rivet	1/4" X 3/8"
13	RE47104	1	Shield	RH
13	AR82257	1	Shield	LH
13	RE38537	1	Shield	LH
..	AR49923	1	Adhesive	552G (19.5 OZ.)
