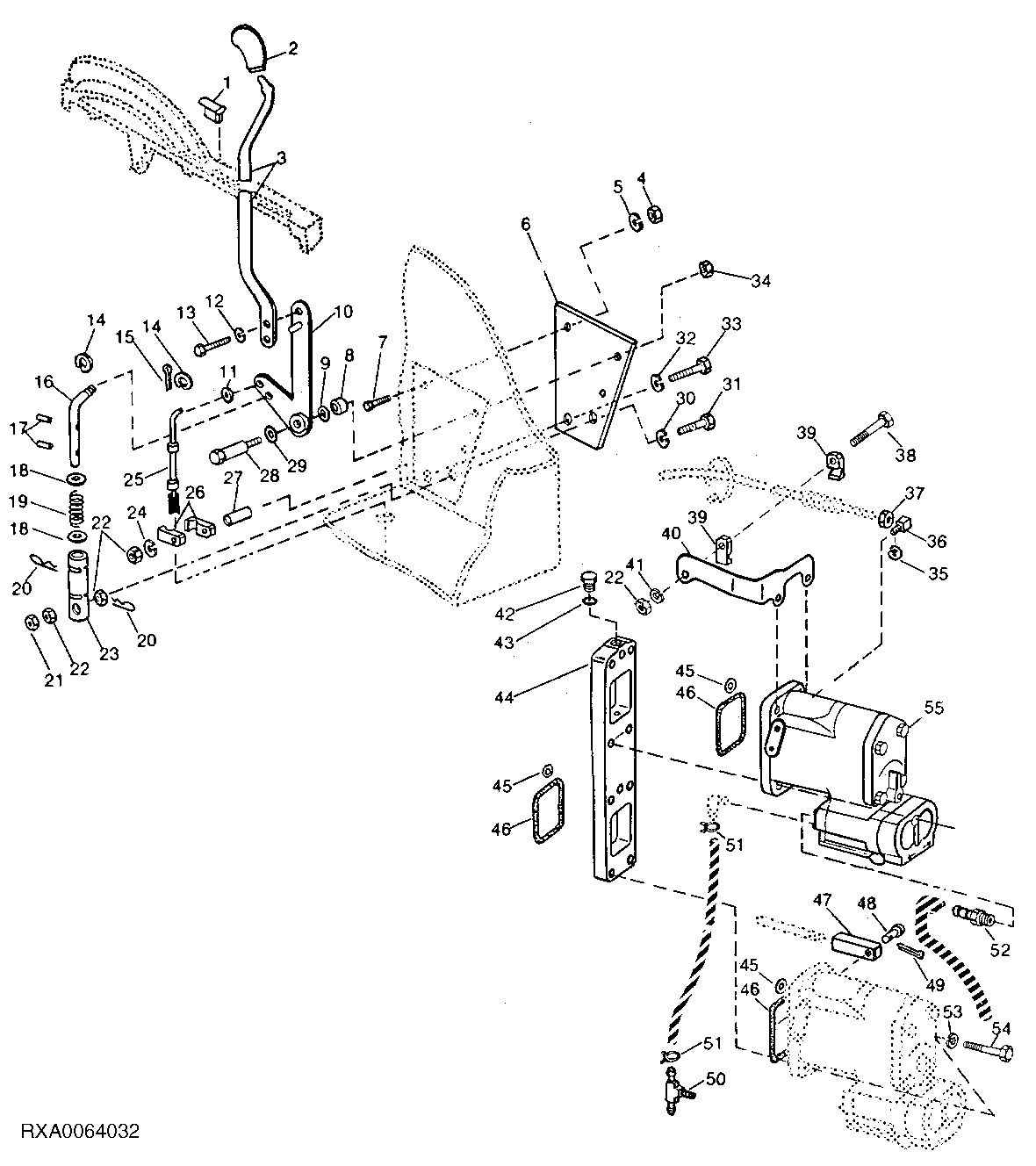

QUAD SELECTIVE CONTROL VALVE KIT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R54533	1	Stop	-
2	R52692	1	Grip	-
3	R81476	1	Lever	-
4	14H786	2	Nut	1/4"
5	12H302	2	Lock Washer	1/4"
6	R81533	1	Plate	-
7	19H1227	2	Cap Screw	1/4" X 1/2"
8	R3020N	1	Bushing	-
9	R55159	1	Shim	0.5 MM (0.20")
10	RE20614	1	Arm	-
11	24H1646	1	Washer	17/64" X 3/4" X 0.060"
12	12H302	1	Lock Washer	1/4"
13	19H2020	2	Cap Screw	5/16" X 1/2"
14	R72654	2	Snap Ring	-
15	11M7077	1	Cotter Pin	1.600 X 25 mm
16	R58080	1	Pin Fastener	-
17	34H241	2	Spring Pin	1/8" X 3/8"
18	24H1286	2	Washer	9/32" X 1/2" X 1/16"
19	R28914	1	SPRING	-
20	R58078	2	Retainer	-
21	14H732	1	Nut	3/8"
22	14H1076	4	Nut	3/8"
23	R58079	1	Sleeve	-
24	12H304	1	Lock Washer	3/8"
25	RE19908	1	Push Pull Cable	-
26	T33483	2	CLAMP	-
27	28H1524	1	Spacer	0.493" X 0.675" X 7/8"
28	H94562	1	Bolt	-
29	R55159	1	Shim	0.5 MM (.020")
30	12H304	1	Lock Washer	3/8"
31	19H3162	1	Cap Screw	3/8" X 2"
32	12H304	1	Lock Washer	(NOT REQUIRED) 3/8"
33	19H1944	1	Cap Screw	3/8" X 2-3/4"
34	14H732	1	Nut	3/8"
35	R72653	1	Snap Ring	-
36	R57724	1	Swivel	-
37	14H850	1	NUT	1/4"
38	19H1765	1	Cap Screw	3/8" X 1-3/4"
39	T33483	2	CLAMP	-
40	R76983	1	Bracket	-
41	12H304	1	Lock Washer	3/8"
42	R27218	1	Fitting Plug	-
43	R26448	1	O-Ring	-
44	RE11014	1	Control Support	-
45	F2741R	3	Packing	-
46	R40922	3	Back-Up Ring	-
47	R52881	1	Rod	-
48	U11004	1	Pin Fastener	-
49	11M7059	1	Cotter Pin	3.200 X 20 mm
50	H83254	1	Tee Fitting	-
51	R56101	2	Clip	-
52	R65785	1	Fitting	-
53	12H293	4	Lock Washer	7/16"
54	19H2347	4	Cap Screw	7/16" X 3"
55	RE238324	1	Selective Control Valve	(SUB FOR RE10461)
