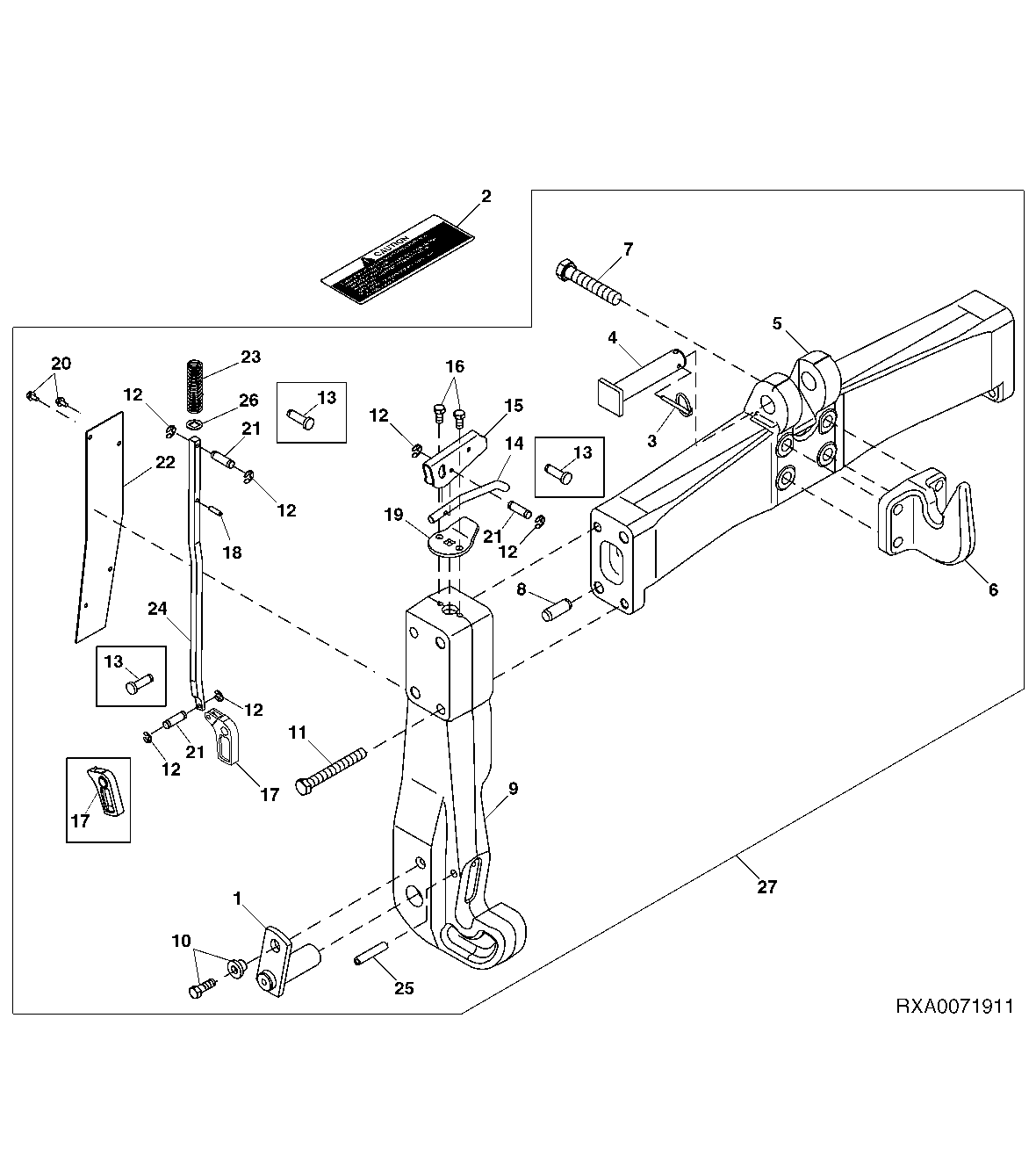

Implement Quick Coupler, Category 3/ 3N

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR89303	2	Pin	-
2	R122428	1	Label	(ENGLISH)
2	R83534	1	Label	(DEUTSCH)
2	R120105	1	Label	(FRANCAIS)
2	R120104	1	Label	(ESPANOL)
3	AA21292	1	Quick Lock Pin	-
4	R125450	1	Pin	-
5	R177772	1	Crossbar	-
6	R203718	1	Hook	(SUB FOR R178547)
7	19M7969	4	Cap Screw	M20 X 110, (HS=10.9)
8	A776R	4	Pin	-
9	R340730	1	Quick Coupler	RH SUB FOR R161314
9	R340728	1	Quick Coupler	LH SUB FOR R161313
10	RE179510	2	Locking Collar	(SUB R179511 AND 19M7744)
10	R179511	2	Locking Collar	-
10	19M7744	2	Cap Screw	M12 X 35
11	19M7732	4	Cap Screw	M16 X 130, (HS=10.9)
12	R72654	10	Snap Ring	-
12	H133106	12	Snap Ring	(USE WITH R222665)
13	R66901	6	Spring Pin	-
14	R48163	2	Handle	-
15	R48164	2	Lever	-
16	19M7166	4	Cap Screw	M10 X 20
17	R161297	2	Latch	(SUB R207642, R222665 AND (2) H133106)
18	34H312	2	Spring Pin	1/4" X 1"
19	R164195	2	Wear Plate	-
20	19M7774	8	Screw	M6 X 12, (HS=10.9)
21	R222665	6	Spring Pin	-
22	R161319	2	Shield	-
23	R260585	2	Compression Spring	SUB FOR R161999
24	R161316	2	Linkage	LH
24	R161317	1	Linkage	RH
25	N137598	2	Spring Pin	-
26	24H1742	2	Washer	17/32" X 1" X 0.060"
27	RE180668	1	Field Installation Kit	-
