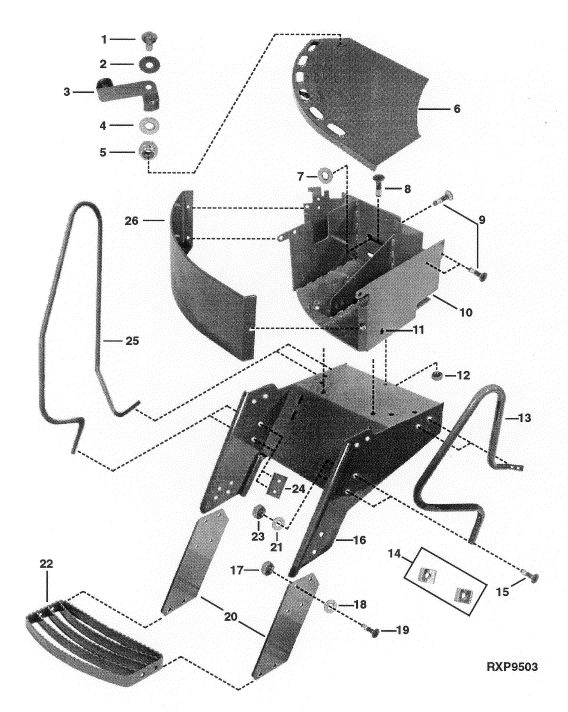

Battery Box and Steps

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03H1540	1	Bolt	5/16" X 3/4"
2	R65925	1	Shim	-
3	R50725	1	Latch	LH
4	24H1822	1	Washer	11/32" X 7/8" X 1/16"
5	T16464	1	Lock Nut	-
6	RE48043	1	Cover	LH
7	24H1305	1	Washer	13/32" X 13/16" X 0.065"
8	03H1659	3	Bolt	1/2" X 1"
9	19H1936	4	Cap Screw	3/8" X 3/4"
10	RE48041	1	Battery Box	-
11	14H785	3	Nut	5/16"
12	14H1040	3	Nut	1/2"
13	R110637	1	Handle	(( -XXXXXX)4560-003227;4760-002950;4960-004754) SUB R116467, 03H2138, 24H1305 AND K40003
13	R116467	1	Handle	((XXXXXX- )4560-003228;4760-002951;4960-004755)
14	R28024	16	Half Clamp	(( -XXXXXX)4560-003227;4760-002950;4960-004754)
15	03H1833	8	Bolt	((XXXXXX- )4560-003228;4760-002951;4960-004755) 3/8" X 1-3/4"
15	19H1726	8	Cap Screw	(( -XXXXXX)4560-003227;4760-002950;4960-004754) 3/8" X 2-1/4"
16	R557677	1	Bracket	SUB FOR APPL RE48040
17	14H1076	16	Nut	3/8"
18	24H1305	16	Washer	13/32" X 13/16" X 0.065"
19	19H1731	16	Cap Screw	3/8" X 1"
20	R112919	2	Plate	-
21	12H304	8	Lock Washer	(( -XXXXXX)4560-003227;4760-002950;4960-004754) 3/8"
21	24H1305	8	Washer	((XXXXXX- )4560-003228;4760-002951;4960-004755) 13/32" X 13/16" X 0.065"
22	RE49428	3	Step	-
23	14H1076	8	Nut	(( -XXXXXX)4560-003227;4760-002950;4960-004754) 3/8"
23	K40003	8	Lock Nut	((XXXXXX- )4560-003228;4760-002951;4960-004755)
24	R113614	2	Strap	(( -XXXXXX)4560-003227;4760-002950;4960-004754)
24	R113614	1	Strap	((XXXXXX- )4560-003228;4760-002951;4960-004755)
25	R110636	1	Handle	(( -XXXXXX)4560-003227;4760-002950;4960-004754) SUB R116468, 03H2138, 24H1305, K40003 AND R113614
25	R116468	1	Handle	((XXXXXX- )4560-003228;4760-002951;4960-004755)
26	R110598	1	Cover	LH
