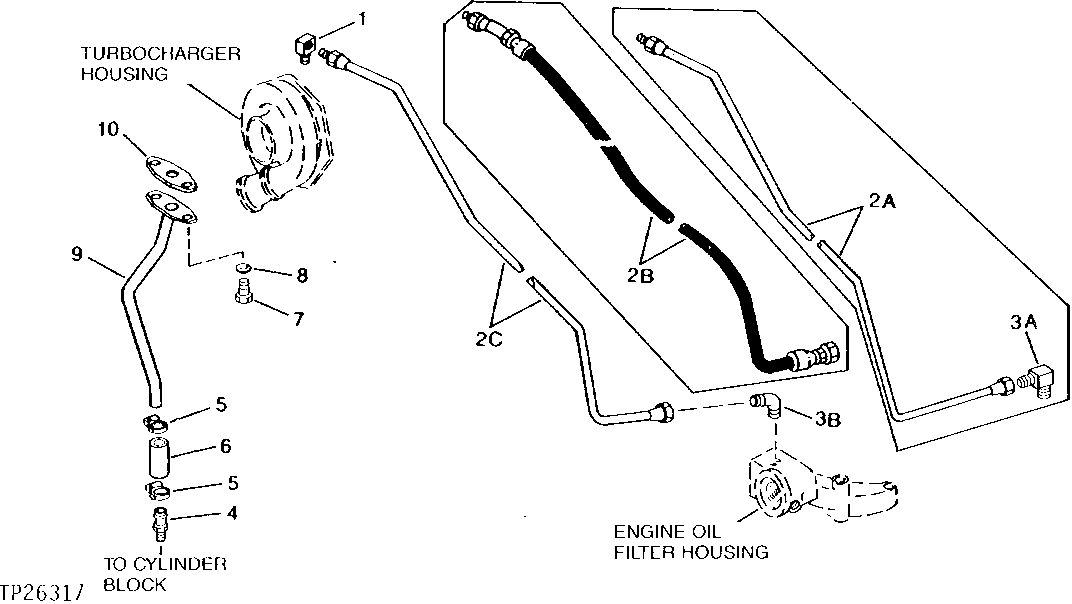

TURBOCHARGER OIL LINES (ENGINE SERIAL NO. 148515- ) [01F04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T11180	1	Elbow Fitting	-
4	R39503	1	Fitting	-
5	AR21839	2	Clamp	-
6	-	1	Part 9	(SUB FOR R81210) (MAKE FROM BULK MATERIAL R120013, CUT TO LENGTH)
7	19H2284	2	Cap Screw	3/8" X 7/8", (USE WITH RE19265)
7	R124277	2	Cap Screw	(USE WITH RE62097)
8	12H304	2	Lock Washer	3/8", (USE WITH 19H2284)
9	RE62097	1	Oil Line	(SUB FOR RE19265) (SUB (2) R124277, THIS APPLICATION)
10	R43416	1	GASKET	-
2A	RE23745	1	OIL LINE	-
2B	RE35804	1	HOSE	(SUB RE29430)
2C	RE29430	1	Oil Line	-
3A	AR26708	1	Fitting	-
3B	T19898	1	Elbow Fitting	-

TURBOCHARGER OIL LINES (ENGINE SERIAL NO. 148515- ) [01F04]
