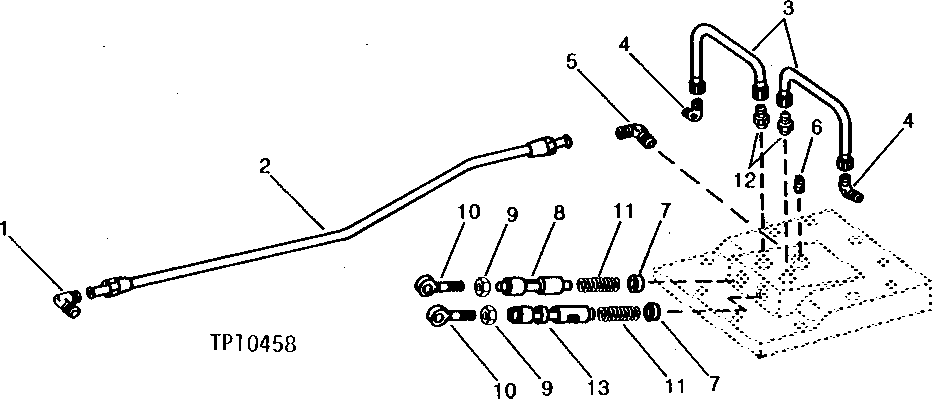

STEERING VALVE OIL LINES AND FITTINGS [01H06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T20886	1	ELBOW FITTING	3/8" X 3/4", 90°
2	AT40433	1	LINE	-
3	AT75760	2	OIL LINE	(USE WITH PEDAL STEERING)
3	AT75760	2	OIL LINE	(USE WITH LEVER STEERING) (SUB AT49493, THIS APPLICATION)
3	AT49493	2	LINE	(USE WITH LEVER STEERING)
4	T15162	2	ELBOW FITTING	9/16" X 3/8", 90°
5	H34533	1	ELBOW FITTING	1/4" X 3/4", 90°
6	15H623	1	Pipe Plug	3/8"
7	AT12820	2	Seal	-
8	T77143	1	VALVE SPOOL	(USE WITH PEDAL STEERING)
8	T77143	2	VALVE SPOOL	(USE WITH LEVER STEERING) (SUB T40591, THIS APPLICATION)
8	T40591	2	VALVE SPOOL	-
9	14H732	2	Nut	3/8"
10	N72223	2	EYEBOLT	-
11	R31698	2	SPRING	-
12	R44795	2	Adapter Fitting	-
13	AT76789	1	VALVE SPOOL	(USE WITH PEDAL STEERING)

STEERING VALVE OIL LINES AND FITTINGS [01H06]
