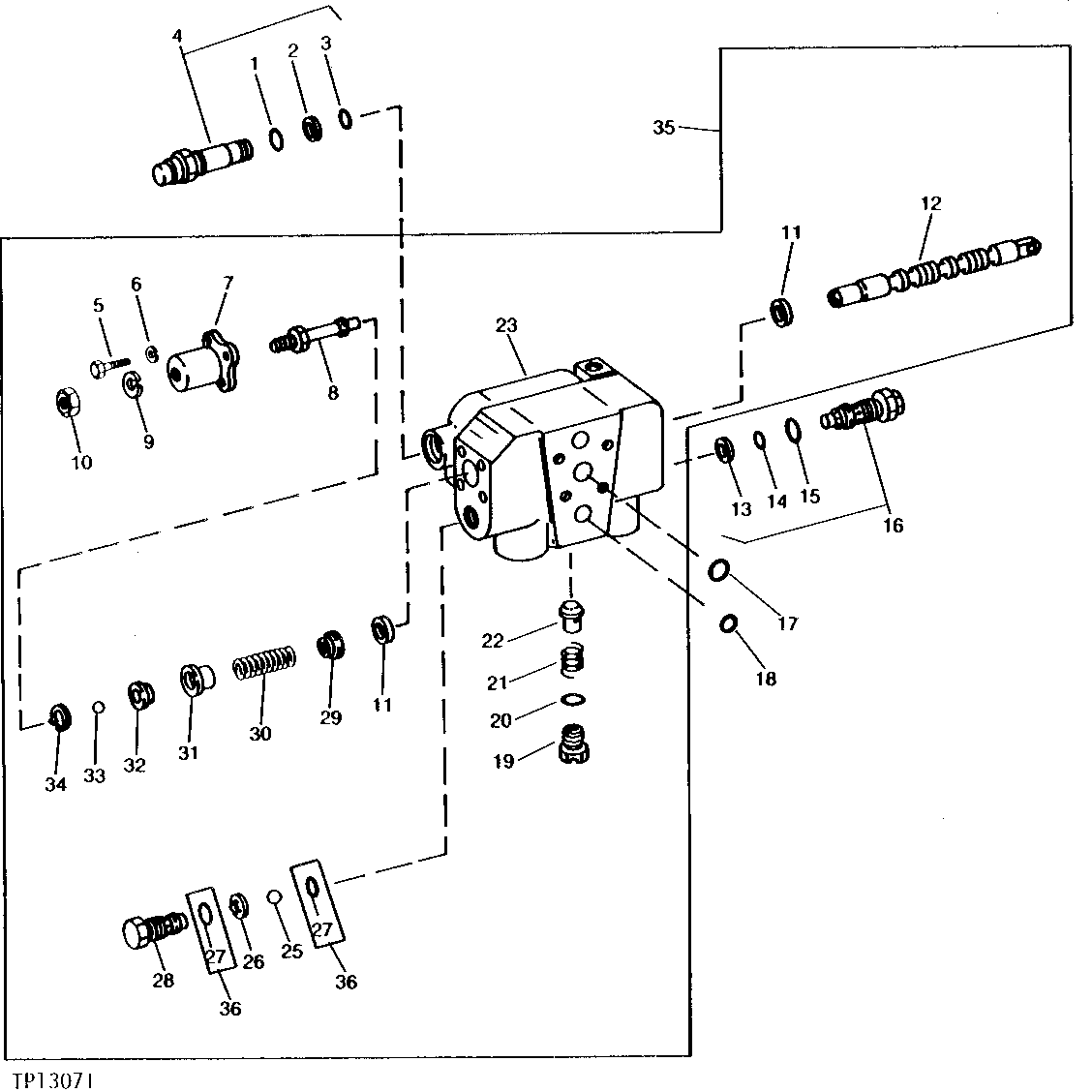

LOADER CONTROL VALVE BOOM SECTION (SERIAL NO. -719023) [02C04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U17409	1	O-Ring	(K)
2	U17402	1	Washer	(K)
3	U15192	1	O-Ring	(K)
4	AT113659	1	PRESSURE RELIEF VALVE	(SUB FOR AT76548)
5	21H1174	4	SCREW	1/4" X 1"
6	12H302	4	Lock Washer	1/4"
7	U17388	1	COVER	-
8	T104898	1	ADAPTER FITTING	(SUB FOR U40055) (ALSO ORDER E54612 AND 24H1305)
9	12H293	1	Lock Washer	7/16"
10	14H849	1	Nut	7/16"
11	T122063	2	O-RING	(K) (SUB FOR (2) T27593)
12	-	1	Part 12	(SUB AT104193, THIS APPLICATION)
13	T75972	1	Back-Up Ring	(K)
14	T77072	1	O-Ring	-
15	U15242	1	O-RING	(K)
16	AT43791	1	PRESSURE RELIEF VALVE	-
17	T30424	1	O-RING	-
18	T30423	2	O-RING	-
19	U17393	1	FITTING	-
20	U17409	1	O-Ring	(K)
21	U17406	1	SPRING	-
22	U17396	1	POPPET	-
23	-	1	Part 23	(SUB AT104193, THIS APPLICATION)
24	T44948	2	O-Ring	(K)
25	U17412	1	BALL	-
26	U17399	1	RETAINER	-
27	U15242	1	O-RING	-
28	U17394	1	PLUG	-
29	U17382	1	ROUND RETAINER	-
30	U17407	1	SPRING	-
31	U17390	1	LOCKING COLLAR	-
32	U17389	1	RETAINER	-
33	H22694	4	BALL	-
34	U17408	1	Ring	-
35	AT104193	1	VALVE	(SUB AT104193, THIS APPLICATION) (SUB FOR AT73316)
36	AT56549	1	SEAL KIT	-

LOADER CONTROL VALVE BOOM SECTION (SERIAL NO. -719023) [02C04]

Нет текстового описания
