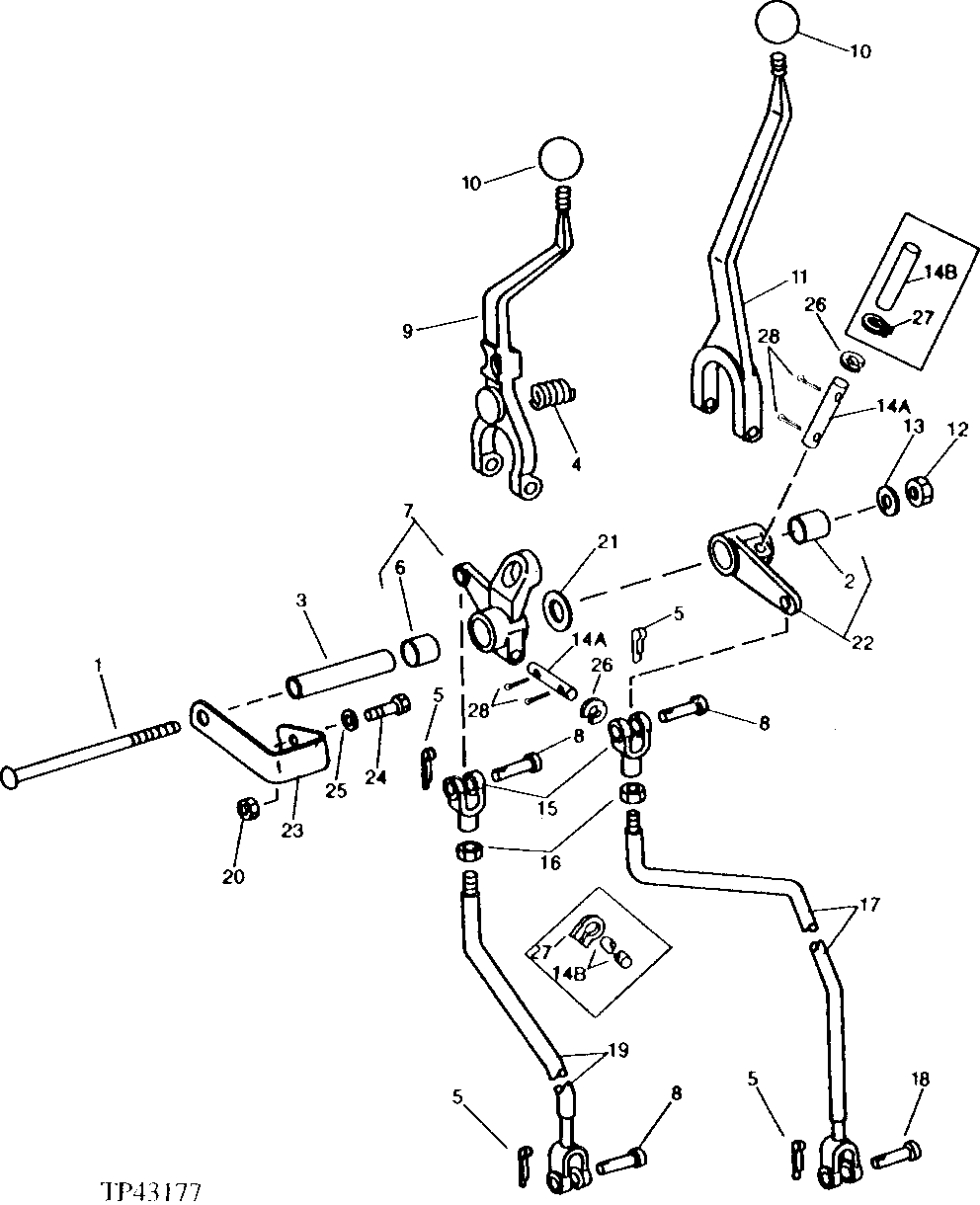

GEAR SHIFT AND HI-LO-REVERSE LEVERS AND LINKAGE [01C12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3586	1	Cap Screw	1/2" X 4-1/4"
2	T19681	1	BUSHING	(SUB FOR M218T)
3	T74059	1	SPACER	-
4	R1190R	1	SPRING	-
5	11M7081	4	Cotter Pin	2.500 X 20 MM
6	T19681	1	BUSHING	-
7	AT18535	1	PIVOT	(MARKED T20823)
8	C1067R	3	PIN FASTENER	-
9	T74060	1	LEVER	GEAR SHIFT, (SUB T80686 AND 39M1709)
9	T80686	1	LEVER	GEAR SHIFT
9	R45832	1	PIN FASTENER	(GEAR SHIFT LEVER TO PIVOT)
10	U42316	2	KNOB	-
10	39M1709	2	Knob	-
11	T74058	1	LEVER	HI-LO-REVERSE, (SUB T80685 AND 39M1709)
11	T80685	1	LEVER	HI-LO-REVERSE
11	R45832	1	PIN FASTENER	(HLR LEVER TO PIVOT)
12	14H1040	1	Nut	1/2"
13	12H301	1	Lock Washer	1/2"
15	M80373	2	Yoke	(SUB FOR L324T)
16	14H774	2	Nut	3/8"
17	AT71509	1	ROD	HI-LO-REVERSE LEVER
18	L364T	1	PIN	-
19	AT71508	1	ROD	GEAR SHIFT SPEED CHANGE
20	14H812	1	NUT	3/8"
21	24H1423	1	Washer	29/32" X 1-1/2" X 0.036"
22	AT71507	1	PIVOT	HI-LO-REVERSE LEVER
23	T74063	1	BRACKET	-
24	19H2284	1	Cap Screw	3/8" X 7/8"
25	12H304	1	Lock Washer	3/8"
26	R72655	1	Snap Ring	(SUB FOR T12808)
27	B31850	1	Snap Ring	(SUB R45832 AND (2) 11H206, THIS APPLICATION)
28	11H206	4	Cotter Pin	3/32" X 3/4"
14A	R45832	2	PIN FASTENER	-
14B	-	2	Part 20	( R62129 - USE IF AVAILABLE) (SUB R45832 AND (2) 11H206, THIS APPLICATION)

GEAR SHIFT AND HI-LO-REVERSE LEVERS AND LINKAGE [01C12]
