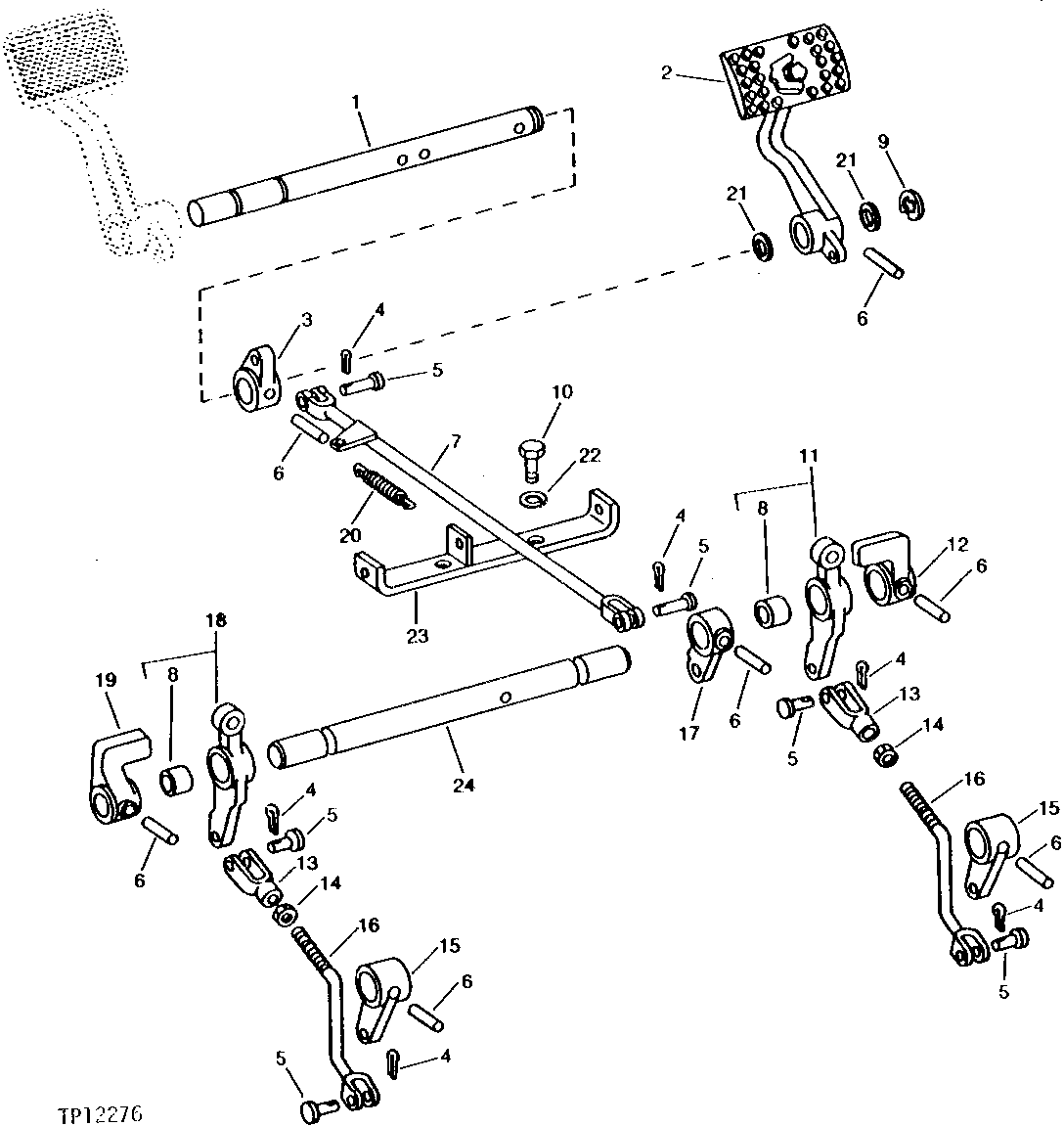

BRAKE PEDAL AND LINKAGE (WITH LEVER STEERING) [01C04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T74049	1	PIN FASTENER	-
2	T74103	1	PEDAL	(WITH LEVER STEERING) (ILLUSTRATED)
3	T41506	1	LEVER	-
4	11M7081	6	Cotter Pin	2.500 X 20 MM
5	C1067R	6	PIN FASTENER	-
6	25H125	9	GROOVE PIN	5/16" X 1-3/4"
7	AT39208	1	ROD	-
8	T42687	2	BUSHING	-
9	P46402	1	Snap Ring	-
10	19H2676	2	Cap Screw	3/8" X 1"
11	AT47805	1	LEVER	R.H.
12	T41509	1	PIVOT	R.H.
13	M80373	2	Yoke	(SUB FOR L324T)
14	14H774	2	Nut	3/8"
15	T46136	2	HANDBRAKE LEVER	-
16	AT50281	2	ROD	-
17	T41507	1	LEVER	-
18	AT47804	1	LEVER	L.H.
19	T41510	1	PIVOT	L.H.
20	T14243	1	SPRING	-
21	24H1423	1	Washer	29/32" X 1-1/2" X 0.036"
22	12H304	2	Lock Washer	3/8"
23	AT71579	1	BRACKET	-
24	T80494	1	SHAFT	-

BRAKE PEDAL AND LINKAGE (WITH LEVER STEERING) [01C04]
