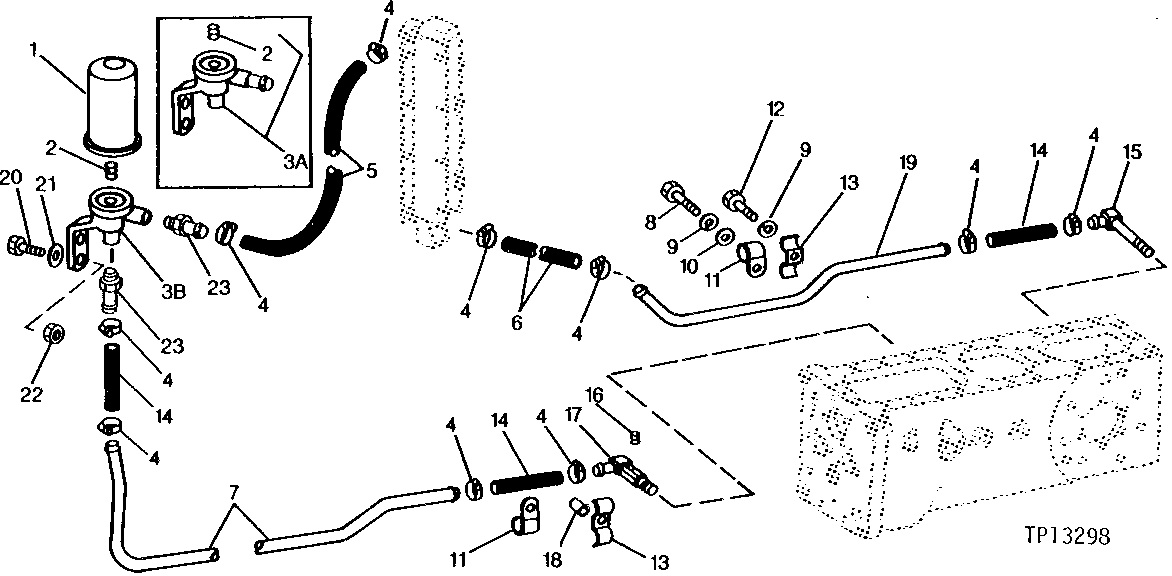

TRANSMISSION OIL COOLER LINES AND FILTER [01D01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T19044	1	Oil Filter	-
2	T19042	1	INSERT	-
4	AR21839	10	Clamp	-
5	-	1	Part 6	483 MM (3/4" X 19") REQUIRED (MAKE FROM T78497)
6	-	1	Part 7	187 MM (3/4" X 7-3/8") REQUIRED (MAKE FROM T78497)
7	T34470	1	TUBE	-
8	19H118	1	CAP SCREW	5/16" X 1"
9	12H303	2	Lock Washer	5/16"
10	24H1685	1	Washer	11/32" X 47/64" X 0.083"
11	T24959	2	Clamp	-
12	19H3552	1	Cap Screw	5/16" X 1-1/2"
13	T21367	2	Clamp	-
14	-	3	Part 15	127 MM (3/4" X 5") REQUIRED (MAKE FROM T78497)
15	AT18905	1	HOSE FITTING	-
16	15H558	1	Pipe Plug	-
17	AT18906	1	HOSE FITTING	-
18	28H1514	1	SPACER	1/4" X 9/16"
19	T34469	1	TUBE	-
20	03H1557	2	Bolt	3/8" X 1-1/2"
21	12H304	2	Lock Washer	3/8"
22	14H812	2	NUT	3/8"
23	R39503	2	Fitting	(USE WITH T81164)
3A	AT18912	1	BASE	(MARKED T21376) (SUB T81164, (2) R39503 AND T19042)
3B	T81164	1	BASE	REPLACEMENT

TRANSMISSION OIL COOLER LINES AND FILTER [01D01]
