Открытый узел

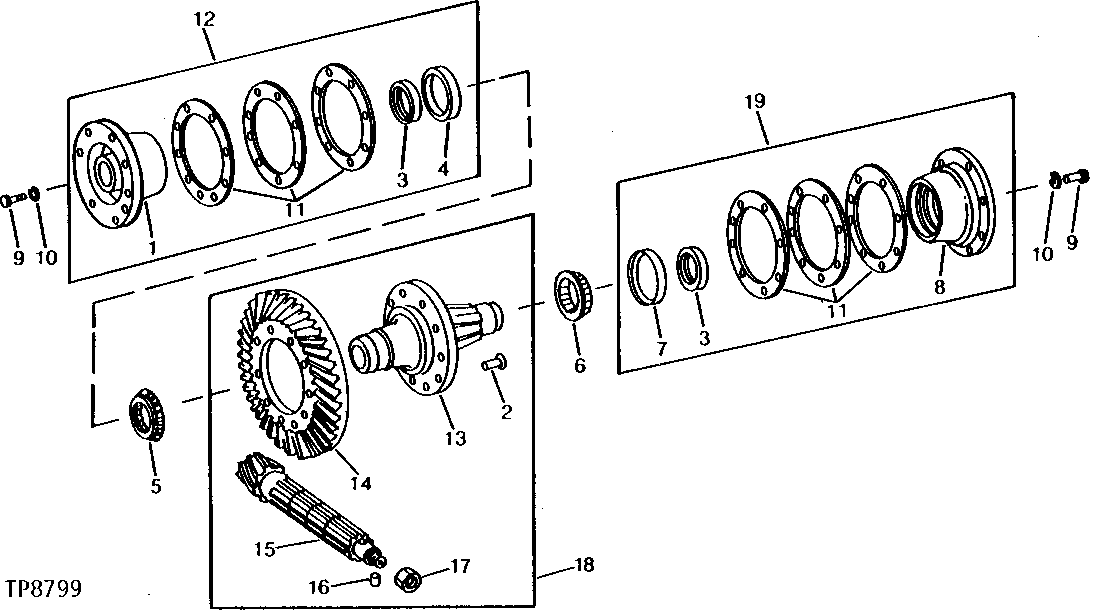

RING GEAR AND QUILLS [01B19]

RING GEAR AND QUILLS [01B19]

RING GEAR AND QUILLS [01B19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

RING GEAR AND QUILLS [01B19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T81288	1	BEARING HOUSING W/O BEARING	RIGHT, (SUB FOR T80109)
1	-	1	Part 1	RIGHT, (SUB AT40262)
2	17H91	10	RIVET	1/2" X 2"
3	AT12520	2	SEAL	-
4	JD7425	1	Bearing Cup	-
5	JD8103	1	Bearing Cone	-
6	JD8952	1	Bearing Cone	-
7	JD8258	1	Bearing Cup	-
8	-	1	Part 9	LEFT, (SUB AT40263)
8	T81289	1	BEARING HOUSING W/O BEARING	LEFT, (SUB FOR T80110)
9	19H3483	12	Cap Screw	3/8" X 1-1/8"
10	12H304	12	Lock Washer	3/8"
11	T37592	1	Shim	0.05 MM (.002")
11	T37594	1	Shim	0.13 MM (.005")
11	T37593	1	Shim	0.25 MM (.010")
12	AT40262	1	BEARING HOUSING W/O BEARING	RIGHT, (MARKED T24449)
13	T41190	1	HUB	RING GEAR
14	-	1	Part 18	(SUB AT59731)
15	-	1	Part 19	(SUB AT59731)
16	T16573	1	Pin	-
17	T64254	1	NUT	-
18	AT59731	1	PINION SHAFT	(8 TEETH) WITH RING GEAR (MARKED T31826) (44 TEETH) (MATCHED SET) AND HUB (MARKED T41190)
19	AT40263	1	BEARING HOUSING W/O BEARING	LEFT, (MARKED T31828)
