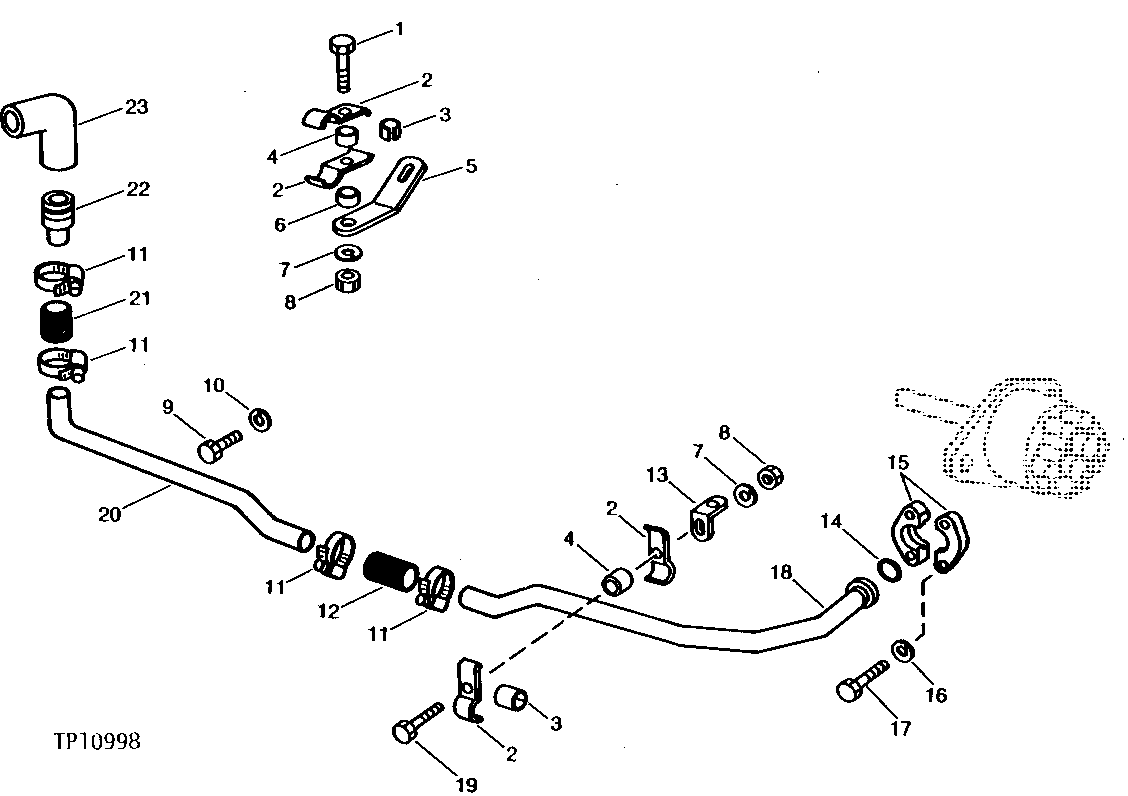

LOADER RETURN CIRCUIT OIL LINES (SERIAL NO. 709370- ) [02E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2732	1	Cap Screw	3/8" X 2-3/4"
2	T37806	4	CLAMP	-
3	T37807	2	ISOLATOR	-
4	28H2553	2	BUSHING	0.742" X 1.050" X 1-1/8"
5	T37809	1	BRACKET	-
6	28H1519	1	Washer	0.493" X 0.675" X 3/8"
7	12H304	3	Lock Washer	3/8"
8	T11234	3	Lock Nut	-
9	19H3472	1	Cap Screw	5/8" X 9-3/4"
10	12H301	1	Lock Washer	1/2"
11	AR21999	4	Hose Clamp	(SUB FOR AR21840)
12	U17214	1	HYDRAULIC HOSE - FABRICATE	SUCTION
13	T37805	1	ANGLE	-
14	U10289	1	O-Ring	-
15	R29867	2	Flange Fitting	-
16	12H293	4	Lock Washer	7/16"
17	19H3205	4	Cap Screw	7/16" X 1-1/2"
18	AT84406	1	OIL TUBE	SUCTION, (SUB FOR AT42586)
19	19H1726	1	Cap Screw	3/8" X 2-1/4"
20	T37804	1	TUBE	SUCTION
21	T76966	1	HYDRAULIC HOSE - FABRICATE	SUCTION
22	U17211	1	HOSE FITTING	-
23	15H112	1	ELBOW FITTING	90°, 1-1/4"

LOADER RETURN CIRCUIT OIL LINES (SERIAL NO. 709370- ) [02E01]
