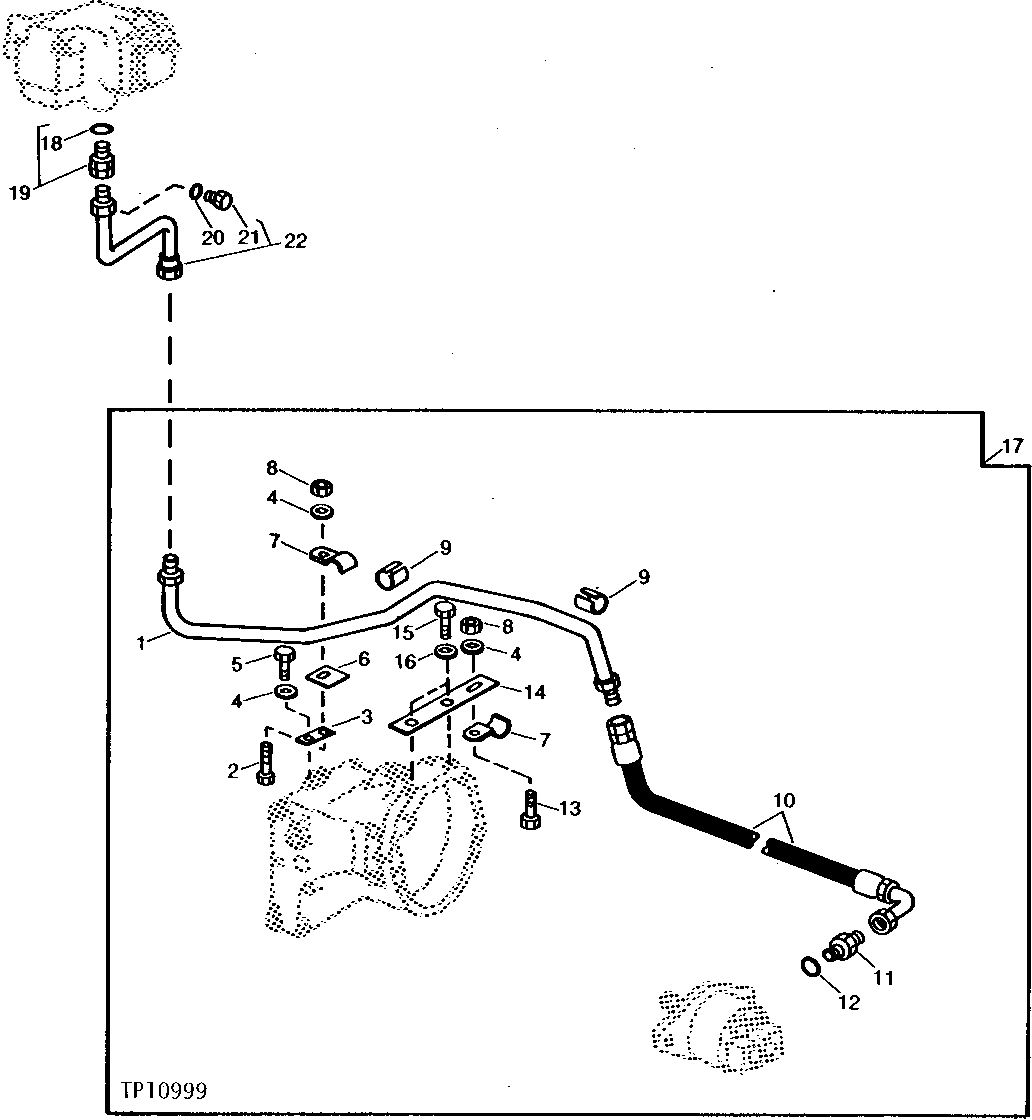

LOADER PRESSURE CIRCUIT OIL LINES (SERIAL NO. 709370- ) [02E03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT78692	1	OIL LINE	-
2	19H3267	1	Cap Screw	3/8" X 1-5/8"
3	T29018	1	STRAP	-
4	24H1305	3	Washer	13/32" X 13/16" X 0.065"
5	19H1648	1	Cap Screw	3/8" X 3/4"
6	U43855	1	STRAP	-
7	U15939	2	Clamp	-
8	T11234	2	Lock Nut	-
9	T37808	2	ISOLATOR	-
10	AT78691	1	HYDRAULIC HOSE - FABRICATE	-
11	T26767	1	Fitting	-
12	R29936	1	O-Ring	-
13	19H3239	1	Cap Screw	3/8" X 1-1/4"
14	T79032	1	STRAP	-
15	19H3472	2	Cap Screw	5/8" X 9-3/4"
16	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
17	AT78710	1	TUBE	PUMP PRESSURE (INCLUDES (2) 28H2553 SPACERS AND (2) T37806 CLAMPS)
18	R29936	1	O-Ring	-
19	AU13375	1	FITTING	-
20	R26287	1	O-Ring	-
21	R27216	1	DRAIN PLUG	-
22	AT71518	1	LINE	-

LOADER PRESSURE CIRCUIT OIL LINES (SERIAL NO. 709370- ) [02E03]
