Открытый узел

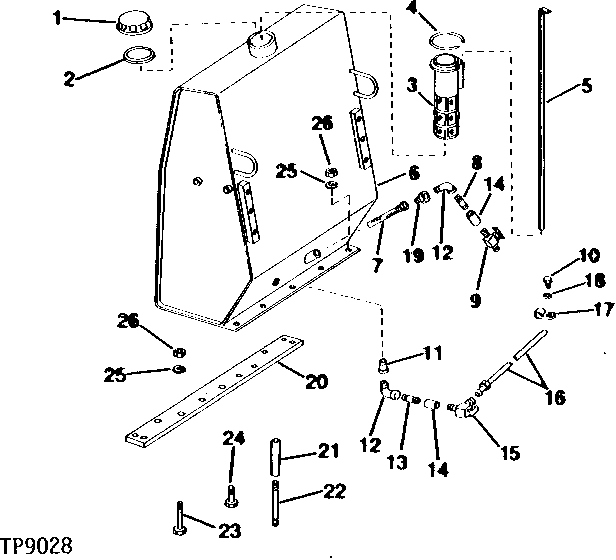

FUEL TANK AND SUPPORT [01G25]

FUEL TANK AND SUPPORT [01G25]

FUEL TANK AND SUPPORT [01G25]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

FUEL TANK AND SUPPORT [01G25]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T50842	1	FILLER CAP	-
2	T103461	1	Sealing Washer	(SUB FOR T25551)
3	AT161638	1	Strainer	(SUB FOR AT36652)
4	T39155	1	Snap Ring	-
5	T21254	1	DIPSTICK	-
6	AT156445	1	Filler Cap	(SUB FOR AT56073)
7	T42633	1	FUEL FILTER	-
8	29H84	1	THREADED NIPPLE	1/4" X 1-1/2"
9	AT36766	1	HAND OPERATED VALVE	SHUT OFF
10	19H1648	1	Cap Screw	3/8" X 3/4"
11	15H607	1	Pipe Bushing	REDUCER, 1/4" X 3/4"
12	15H613	2	ELBOW FITTING	90°, 1/4"
13	29H97	1	Threaded Nipple	1/4" X 3"
14	15H632	2	Coupling	1/4"
15	AT36767	1	DRAIN VALVE	-
16	-	1	Part 16	(MAKE FROM T38044 BULK MATERIAL, CUT TO LENGTH) (SUB FOR T32251)
17	AH76883	1	Clip	-
18	12H304	1	Lock Washer	3/8"
19	15H642	1	Pipe Bushing	3/8" X 1/4"
20	T21061	1	TIE BAR	-
21	28H3336	2	SPACER	1/2" X 5-5/8"
22	T40609	2	STUD	(SUB FOR R79166, THIS APPLICATION)
23	19H2735	4	Cap Screw	1/2" X 2"
24	19H2898	5	Cap Screw	1/2" X 1-1/4"
25	12H301	11	Lock Washer	1/2"
26	14H1040	7	Nut	1/2"
