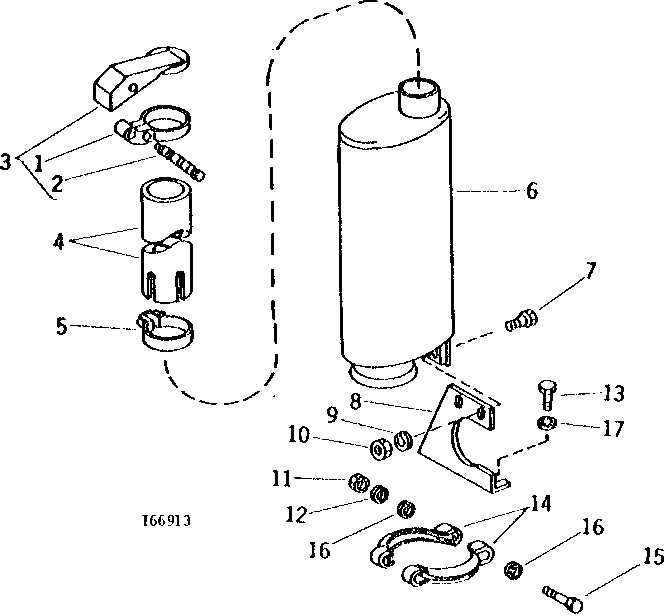

EXHAUST EXTENSION, MUFFLER AND MUFFLER COVER [01G24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB AR56784 OR AT77782)
2	-	1	Part 2	(SUB AR56784 OR AT77782)
3	AR56784	1	Exhaust Cap	-
3	AT77782	1	EXHAUST CAP	-
4	T35879	1	MUFFLER EXTENSION	-
4	T74565	1	EXHAUST PIPE	(NOT ILLUSTRATED) (USE WITH PROTECTIVE STRUCTURE)
5	AR26906	1	CLAMP	-
6	AT47110	1	MUFFLER	-
7	19H2898	2	Cap Screw	1/2" X 1-1/4"
8	T48508	1	BRACKET	-
9	12H301	2	Lock Washer	1/2"
10	14H826	2	Nut	1/2"
11	14H812	2	NUT	3/8"
12	12H304	2	Lock Washer	3/8"
13	19H2549	2	Cap Screw	3/8" X 1-7/8"
14	AT27164	2	CLAMP	-
15	19H2855	2	Cap Screw	3/8" X 3-1/4"
16	24H1122	4	Washer	3/8" X 7/8" X 0.083"
17	24H1214	2	Washer	13/32" X 1-1/8" X 0.065"

EXHAUST EXTENSION, MUFFLER AND MUFFLER COVER [01G24]

Нет текстового описания
