Открытый узел

MECHANICAL FRONT WHEEL DRIVE TRAIN

MECHANICAL FRONT WHEEL DRIVE TRAIN

MECHANICAL FRONT WHEEL DRIVE TRAIN

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

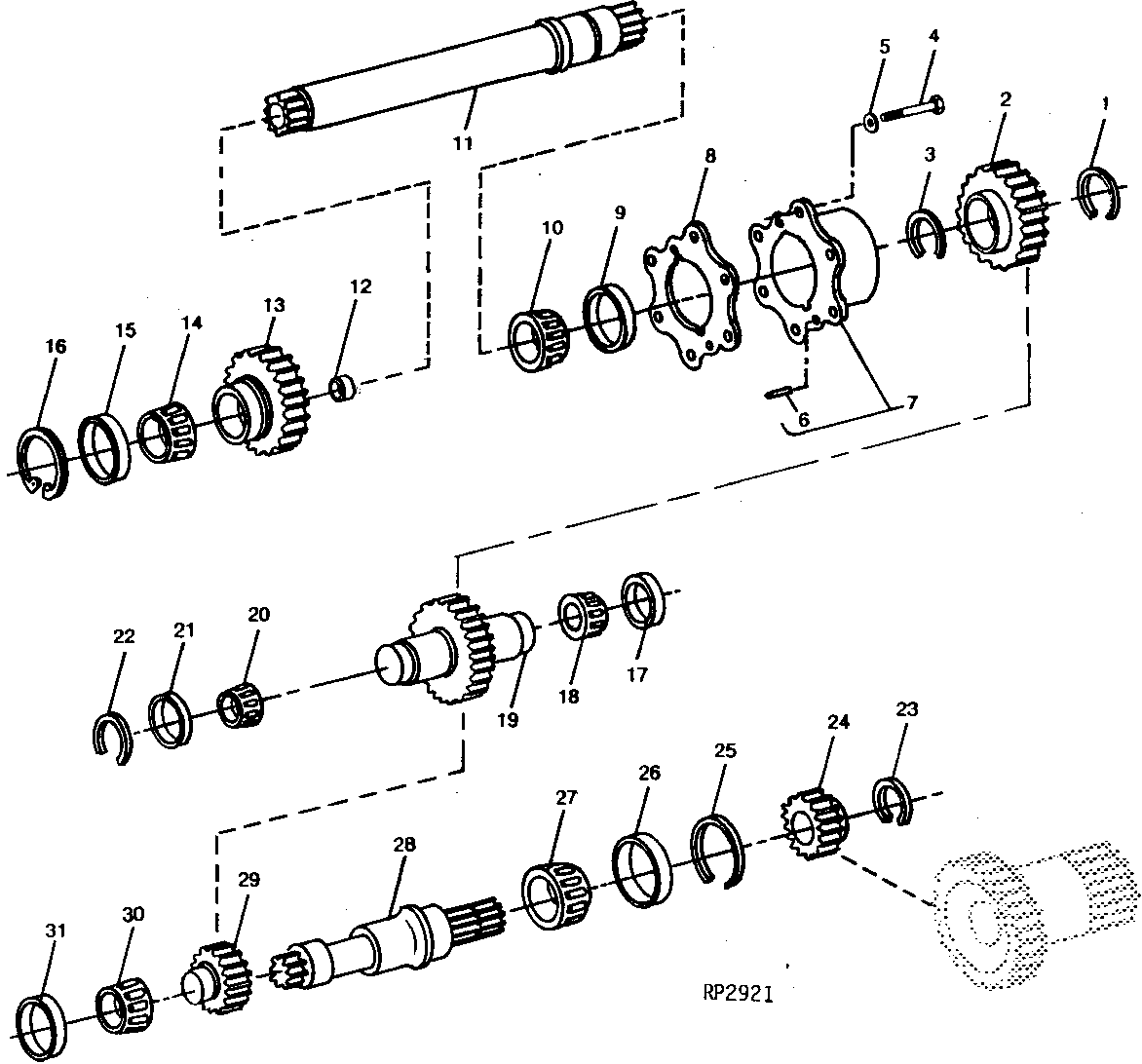

MECHANICAL FRONT WHEEL DRIVE TRAIN

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	C19243	1	Snap Ring	-
2	R71317	1	Helical Gear	-
3	R46403	1	SNAP RING	-
4	R69580	6	Cap Screw	-
5	24M7238	6	Washer	8.700 X 17 X 2 mm
6	R42881	2	Dowel Pin	-
7	AR93152	1	Bearing Housing W/O Bearing	(MARKED R70841)
8	RE48505	1	Shim	(SUB FOR R73164, R73165 AND R73166)
9	JD8210	1	Bearing Cup	-
10	JD8164	1	Bearing Cone	-
11	R70840	1	Shaft	-
12	R55394	1	Bushing	-
13	R72333	1	Gear	-
13	R72196	1	Gear	-
14	JD9075	1	Bearing Cone	-
15	JD9132	1	Bearing Cup	-
16	F2512R	1	Snap Ring	-
17	JD7263	1	Bearing Cup	-
18	JD7368	1	Bearing Cone	-
19	R71318	1	Gear	-
20	JD8100	1	Bearing Cone	-
21	JD7424	1	Bearing Cup	-
22	R72715	1	Snap Ring	TK=2.13 MM (.084")
22	R72716	1	Snap Ring	TK=2.26 MM (.089")
22	R72717	1	Snap Ring	TK=2.39 MM (.094")
22	R72718	1	Snap Ring	TK=2.52 MM (.099")
22	R72719	1	Snap Ring	TK=2.65 MM (.104")
22	R72714	1	Snap Ring	TK=2.00 MM (.079")
23	R48750	1	Snap Ring	-
24	R72001	1	Gear	-
25	R72722	1	Snap Ring	TK=2.26 MM (.089")
25	R72725	1	Snap Ring	TK=2.65 MM (.104")
25	R72724	1	Snap Ring	TK=2.52 MM (.099")
25	R72723	1	Snap Ring	TK=2.39 MM (.094")
25	R72721	1	Snap Ring	TK=2.13 MM (.084")
25	R72720	1	Snap Ring	TK=2.00 MM (.079")
26	JD10130	1	Bearing Cup	-
27	JD10129	1	Bearing Cone	-
28	R80327	1	Shaft	-
29	R71319	1	Gear	-
30	JD9048	1	Bearing Cone	-
31	JD9113	1	Bearing Cup	-
