TRANSMISSION SHIFTER CONTROL (POWER SHIFT) [02H15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H304	1	Lock Washer	3/8"
1	19H2552	1	CAP SCREW	3/8" X 1-1/8"
2	14H1076	1	Nut	3/8"
3	AR40788	1	SUPPORT	-
4	19H2284	5	Cap Screw	3/8" X 7/8"
5	14H1076	5	Nut	3/8"
5	12H304	5	Lock Washer	3/8"
6	24H1289	2	Washer	21/64" X 5/8" X 0.049"
7	11M7079	2	Cotter Pin	0.098" X 0.472"
8	R45832	1	PIN FASTENER	-
9	AR50118	1	LEVER	(SUB FOR AR40792) (ALSO ORDER AR50119 AND R47409)
10	R60458	1	Knob	(SUB FOR F2861R)
11	R45651	1	SPRING	(SUB FOR R41140)
12	R41134	1	BUSHING	-
13	R41133	1	FULCRUM	-
13	R47409	1	FULCRUM	-
14	L324T	2	Yoke	-
15	R65563	2	Pin Fastener	(SUB FOR (2) C1067R)
16	11M7081	2	Cotter Pin	0.098" X 0.787"
17	14H774	2	Nut	3/8"
18	R41135	1	ROD	REVERSE VALVE
19	11M7059	2	Cotter Pin	3.200 X 20 MM
20	R33302	1	ROD	CONTROL VALVE
21	R653R	2	BUSHING	-
22	AR40790	1	PIVOT	(MARKED R41128)
22	AR50119	1	PIVOT	(MARKED R47410)
23	R41141	1	PIN	(SUB R45832, (2) 24H1289 AND 11M7079)
24	24H1136	1	Washer	11/32" X 11/16" X 0.065"

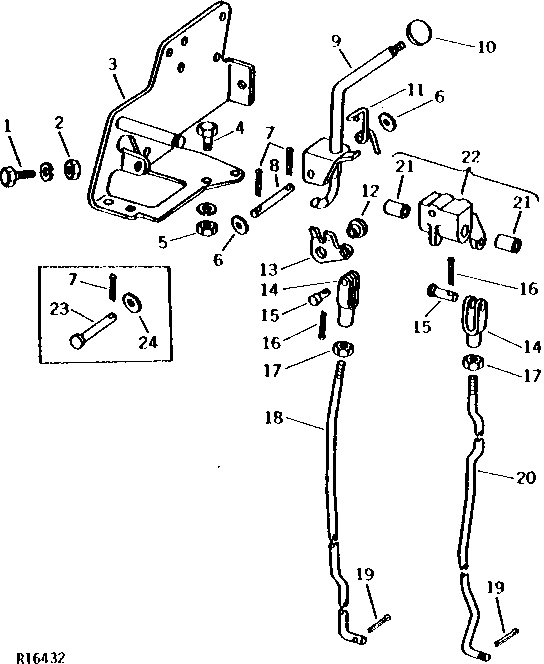

TRANSMISSION SHIFTER CONTROL (POWER SHIFT) [02H15]
