TRACTOR HEATER HOSE (STOLPER CAB) [03G24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

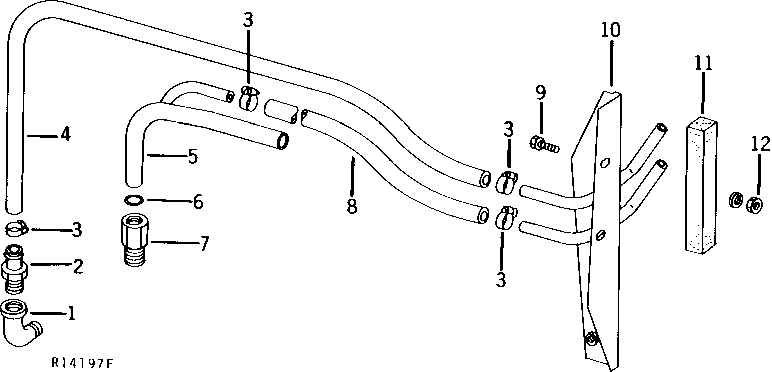

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	15H622	1	Elbow Fitting	3/8"
2	R42312	1	Hose Fitting	-
3	AR21837	4	Clamp	(SUB TY22465)
4	-	1	Part 4	16 X 1422MM (5/8" X 56") (MAKE FROM TY22328) (SUB FOR R45847)
5	AR43738	1	TUBE	(NLA)
6	A4730R	1	O-Ring	-
7	R43491	1	FITTING	-
8	-	1	Part 8	16 X 914MM (5/8" X 36") (MAKE FROM TY22328) (SUB FOR R45847)
9	19H2284	2	Cap Screw	3/8" X 7/8"
10	AR43667	1	SUPPORT	-
11	-	1	Part 11	25 X 25 X 191MM (1" X 1" X 7-1/2") (MAKE FROM R30937)
12	14H1076	2	Nut	3/8"
12	12H304	2	Lock Washer	3/8"

TRACTOR HEATER HOSE (STOLPER CAB) [03G24]

Нет текстового описания
