Открытый узел

RADIATOR [01D01]

RADIATOR [01D01]

RADIATOR [01D01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

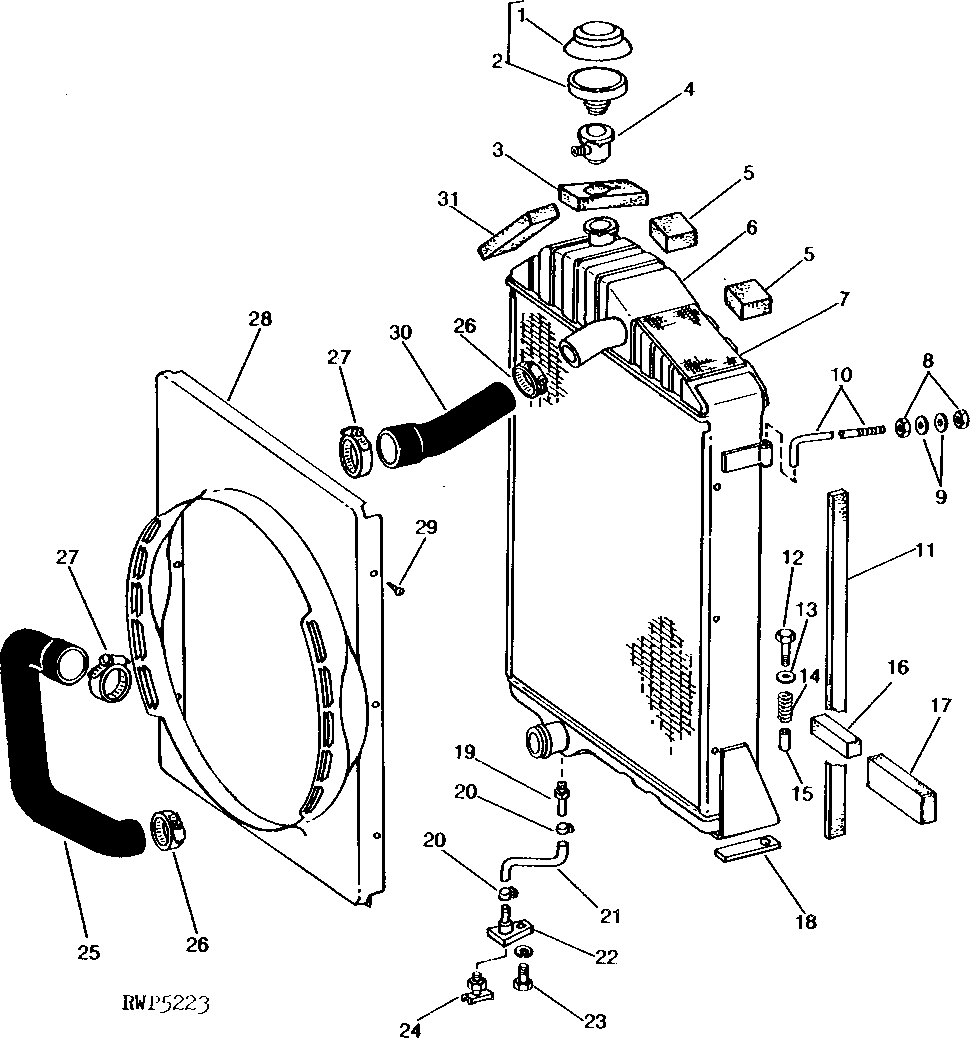

RADIATOR [01D01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27209	1	Cover	-
2	AR28482	1	Cap	-
3	R28015	1	PAD	-
4	RE15427	1	Filler Neck	-
5	-	2	Part 5	38 X 64 X 89MM (1-1/2" X 2-1/2" X 3-1/2") (MAKE FROM R35339)
6	AR43945	1	RADIATOR	(MARKED AR43947) (ALSO ORDER R46453, AR21999 AND R46521) (SUB FOR AR43190)
7	-	1	Part 7	3 X 102 X 140MM (1/8" X 4" X 5-1/2") (MAKE FROM R30597)
8	14H1076	4	Nut	3/8"
9	24H1305	4	Washer	13/32" X 13/16" X 0.065"
10	R48824	1	HOOK BOLT	R.H.
10	R43580	1	ROD	L.H. (SUB R48824)
11	-	2	Part 12	13 X 25 X 610MM (1/2" X 1" X 24") (MAKE FROM R30936)
12	19H2549	2	Cap Screw	3/8" X 1-7/8"
13	24H1309	2	Washer	13/32" X 1-1/16" X 0.120"
14	F2411R	2	Spring	-
15	R26417	2	Spacer	-
16	-	1	Part 17	25 X 25 X 102MM (1" X 1" X 4") (MAKE FROM R30937)
17	-	2	Part 18	25 X 51 X 152MM (1" X 2" X 6") (MAKE FROM R28123)
18	R26413	2	Strap	-
19	R43583	1	Fitting	-
20	AR21836	2	Clamp	-
21	-	1	Part 22	229MM (9") (MAKE FROM TY22559)
22	AR43843	1	SUPPORT	(SUB FOR AR43557)
23	19H1801	1	CAP SCREW	3/8" X 2"
23	12H304	1	Lock Washer	3/8"
24	AT13740	1	Drain Valve	-
25	R48427	1	HOSE	-
25	R46453	1	HOSE	(AIR CONDITIONING)
25	R43581	1	HOSE	-
26	AR21840	2	Hose Clamp	(SUB TY22470)
27	AR21999	2	Hose Clamp	-
28	R46522	1	SHROUD	(USE WITH AR48871) (SUB FOR R43043)
29	37H79	6	SCREW	1/4" X 5/8"
30	R43582	1	Hose	-
30	R46521	1	Radiator Hose	-
31	-	1	Part 36	38 X 51 X 140MM (1-1/2" X 2" X 5-1/2") (MAKE FROM R35339)
