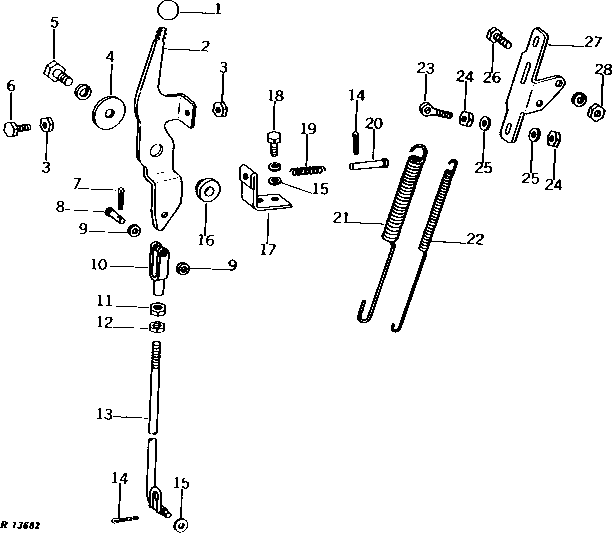

PTO CLUTCH LEVER AND LINKAGE (SYNCRO-RANGE) [02F16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R40948	1	KNOB	-
2	R41370	1	LEVER	-
3	14H1076	2	Nut	3/8"
4	F2912R	1	WASHER	-
5	19H2354	1	Cap Screw	9/16" X 1-1/4"
5	12H317	1	Lock Washer	9/16"
6	19H2791	1	Cap Screw	3/8" X 1-3/4"
7	11M7081	1	Cotter Pin	0.098" X 0.787"
8	R65563	1	Pin Fastener	(SUB FOR C1067R)
9	24H1309	2	Washer	13/32" X 1-1/16" X 0.120"
10	L324T	1	Yoke	-
11	14H774	1	Nut	3/8"
12	14H1080	1	Nut	3/8"
13	AR43561	1	ROD	-
14	11M7059	2	Cotter Pin	3.200 X 20 MM
15	24H1136	2	Washer	11/32" X 11/16" X 0.065"
16	R26574	1	WASHER	-
17	AR40984	1	STOP	(NLA)
18	19H1900	2	Cap Screw	5/16" X 3/4"
18	12H303	2	Lock Washer	5/16"
19	R26823	1	COMPRESSION SPRING	-
20	R42507	1	PIN FASTENER	-
21	R42511	1	SPRING	-
22	R42509	1	SPRING	-
23	R42512	1	EYEBOLT	-
24	14H1076	2	Nut	3/8"
25	24H1305	2	Washer	13/32" X 13/16" X 0.065"
26	19H2284	2	Cap Screw	3/8" X 7/8"
27	R46313	1	BRACKET	(SUB FOR R42508)
28	14H1076	2	Nut	3/8"
28	12H304	2	Lock Washer	3/8"

PTO CLUTCH LEVER AND LINKAGE (SYNCRO-RANGE) [02F16]

Нет текстового описания
