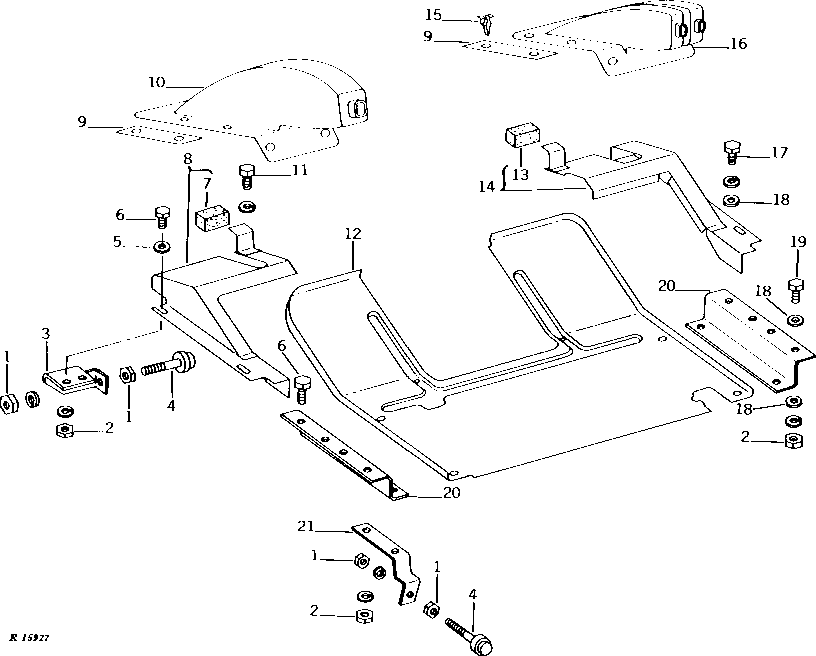

PLATFORM, BRACKETS, EXTENSION, AND BAFFLES (STOPLER CAB) [03I10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H301	12	Lock Washer	1/2"
1	14H1040	8	Nut	1/2"
2	14H1076	15	Nut	3/8"
2	12H304	15	Lock Washer	3/8"
3	R43856	1	BRACKET	L.H.
3	R43855	1	BRACKET	R.H.
4	AR45718	4	SCREW	-
4	R45822	4	BUSHING	(AIR CONDITIONING) (SUB FOR AR49427)
5	24M7096	3	Washer	10.500 X 18 X 1.600 MM
6	19H1800	3	Cap Screw	3/8" X 1-1/2"
6	19H2552	8	CAP SCREW	3/8" X 1-1/8"
7	-	1	Part 12	25 X 25 X 64MM (1" X 1" X 2-1/2") (MAKE FROM R30937)
8	AR43664	1	EXTENSION	-
9	R43910	6	STRAP	-
10	R43899	1	BOOT	CLUTCH PEDAL
11	19H1936	1	Cap Screw	3/8" X 3/4"
11	12H304	1	Lock Washer	3/8"
12	AR43948	1	PLATFORM	(SUB FOR AR43098)
13	-	1	Part 19	25 X 25 X 64MM (1" X 1" X 2-1/2") (MAKE FROM R30937)
14	AR43663	1	EXTENSION	-
15	R43911	12	CLIP	-
16	R43900	1	BOOT	BRAKE PEDAL
17	19H2021	4	Cap Screw	3/8" X 5/8"
17	12H304	4	Lock Washer	3/8"
18	24M7096	7	Washer	10.500 X 18 X 1.600 MM
19	19H1731	4	Cap Screw	3/8" X 1"
20	R43853	2	SUPPORT	-
21	R43858	1	BRACKET	L.H.
21	R43857	1	BRACKET	R.H.

PLATFORM, BRACKETS, EXTENSION, AND BAFFLES (STOPLER CAB) [03I10]
