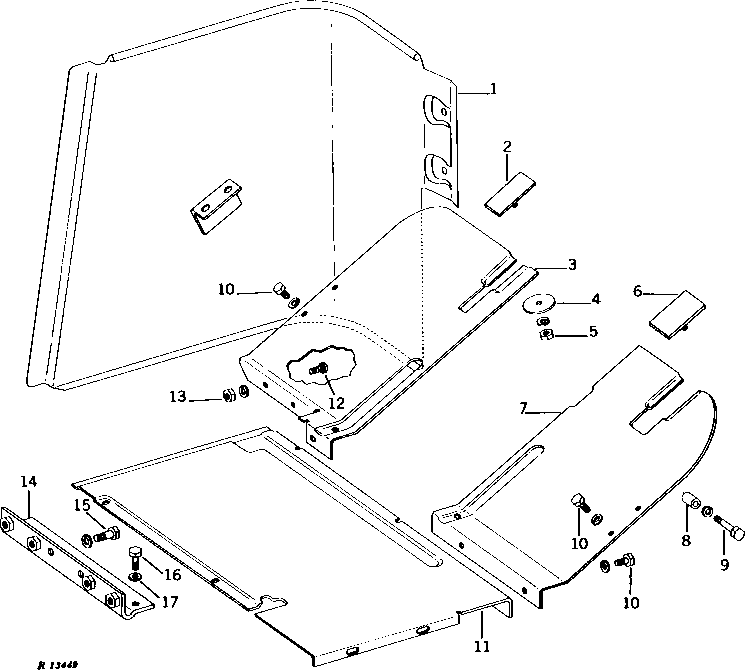

PLATFORM AND OPERATOR SHIELD (STANDARD) [03I08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR43087	1	SHIELD	R.H.
1	AR43088	1	SHIELD	L.H.
2	AR43120	1	COVER	(CLUTCH)
3	R47222	1	EXTENSION	(SUB FOR R43453)
4	R43456	2	Washer	-
5	14H785	2	Nut	5/16"
6	AR43119	1	COVER	(BRAKE)
7	R43452	1	EXTENSION	-
8	B3675R	2	BUSHING	-
9	19H1765	2	Cap Screw	3/8" X 1-3/4"
9	12H304	2	Lock Washer	3/8"
10	19H1134	7	CAP SCREW	3/8" X 3/4"
10	12H304	7	Lock Washer	3/8"
11	AR49186	1	PLATFORM	(SUB FOR AR43118)
12	03H1765	2	Bolt	3/8" X 3/4"
13	14H1076	2	Nut	3/8"
13	12H304	2	Lock Washer	3/8"
14	AR43133	1	SUPPORT	-
15	19H1815	2	Cap Screw	1/2" X 1-1/4"
15	12H301	2	Lock Washer	1/2"
16	19H1134	2	CAP SCREW	3/8" X 3/4"
17	24H1305	2	Washer	13/32" X 13/16" X 0.065"

PLATFORM AND OPERATOR SHIELD (STANDARD) [03I08]
