LAMP WIRING (ROW-CROP) [02B12]

LAMP WIRING (ROW-CROP) [02B12]

LAMP WIRING (ROW-CROP) [02B12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

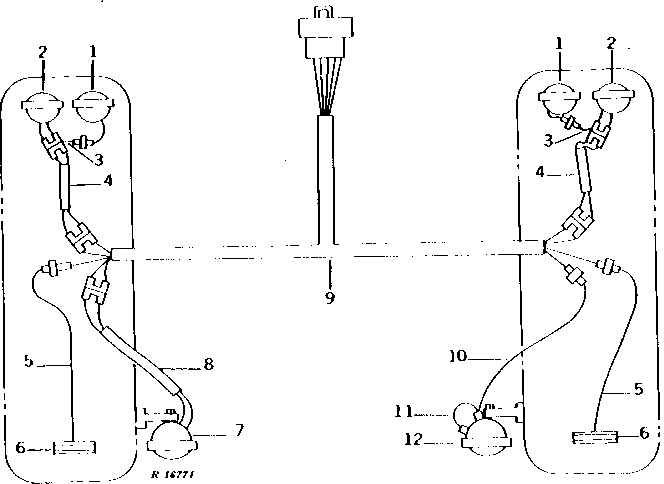

LAMP WIRING (ROW-CROP) [02B12]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R20758	2	WASHER	-
1	RE19080	2	Floodlamp	(12-VOLT) FLOOD, (SUB FOR AT13381 OR AR48722)
1	14H1040	2	Nut	1/2"
1	12H301	2	Lock Washer	1/2"
1	F2935R	2	WASHER	-
2	AR48721	2	HEADLIGHT	(12-VOLT) DUAL BEAM, (SUB FOR AT13380) (SUB RE25126 R.H. AND RE25127 L.H., THIS APPLICATION)
2	R48663	2	WASHER	-
2	F2935R	2	WASHER	-
2	12H301	2	Lock Washer	1/2"
2	14H1040	2	Nut	1/2"
3	AR50834	2	Wiring Lead	FLOOD LAMP TO FENDER LAMP HARNESS
4	AR48939	2	WIRING HARNESS	FENDER LAMP TO LAMP HARNESS
4	A3411R	2	Grommet	-
4	R44302	2	Tie Band	-
5	-	1	Part 15	1041MM (41") WARNING LAMP, (MAKE FROM R66319, R32027, R32024 AND R32025)
6	AT23467	2	LAMP	WARNING, (SUB FOR AR72257 OR AR38456)
7	14H1040	1	Nut	1/2"
7	AR55888	1	SOCKET	-
7	12H301	1	Lock Washer	1/2"
7	AR77326	1	FLOODLAMP	(12-VOLT) (SUB FOR AR34990 OR AT16288)
8	AR41702	1	WIRING HARNESS	LAMP TO LAMP HARNESS
8	R26936	2	Grommet	-
9	AR41684	1	WIRING HARNESS	(6 WAY CONNECTOR)
9	AR48937	1	WIRING HARNESS	(1) 2 WAY AND (1) 4 WAY CONNECTOR)
9	R43264	2	COVER	-
9	19H2020	2	Cap Screw	5/16" X 1/2"
9	12H303	2	Lock Washer	5/16"
9	T15737	1	CLAMP	LIGHTING HARNESS TO ROCKSHAFT HOUSING, (SUB T32231)
10	-	1	Part 29	1181MM (46-1/2") LAMP TO LAMP HHARNESS, (MAKE FROM R66319, R32016, R32027 AND R32024)
11	-	1	Part 30	152MM (6") LAMP GROUND, (MAKE FROM R66319, R32016 AND R32028)
12	RE27099	1	HEADLIGHT	(12-VOLT) (SUB FOR AR28167)
12	12H301	1	Lock Washer	1/2"
12	14H1040	1	Nut	1/2"
12	T28585	4	Electrical Connector Assy	-
