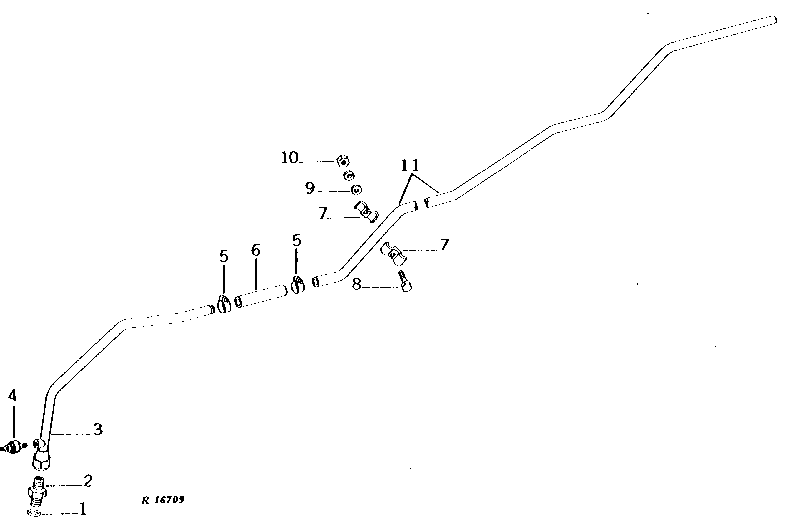

HYDRAULIC OIL COOLER RETURN LINES [03C08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F3171R	1	O-Ring	-
2	AT48506	1	Elbow Fitting	(A) (SUB FOR AR28251)
2	R27267	1	Fitting	(B)
2	AR43130	1	OIL LINE	(A)
3	AR49656	1	OIL LINE	(A) (C)
3	AR43131	1	OIL LINE	(B)
3	AR49658	1	OIL LINE	(B) (C)
3	R43755	1	GROMMET	-
4	AR52607	1	PRESSURE SWITCH	(B) TRANSMISSION LUBE OIL PRESSURE, (SUB FOR AR46727)
5	AR21837	2	Clamp	(SUB TY22465)
6	-	1	Part 11	19 X 129MM (3/4" X 5-3/32") (SUB FOR R34603 OR R32087) (MAKE FROM TY22563)
7	R43475	4	CLAMP	-
8	19H1849	1	Cap Screw	5/16" X 1-1/4"
8	19H1901	1	Cap Screw	5/16" X 2"
9	28H1888	1	BUSHING	3/8" X 7/32"
9	28H1697	1	Spacer	3/8" X 3/4"
10	14H785	2	Nut	5/16"
10	12H303	2	Lock Washer	5/16"
11	R43641	1	OIL LINE	(B) (NLA)
11	R43736	1	TUBE	(A)
11	R47133	1	TUBE	-

HYDRAULIC OIL COOLER RETURN LINES [03C08]
