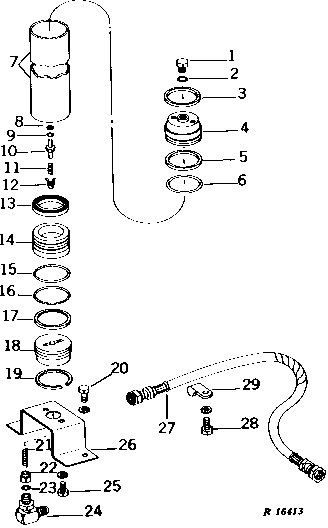

HYDRAULIC ACCUMULATOR (POWER FRONT WHEEL DRIVE) [02K17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27094	1	Drain Plug	-
2	R26286	1	O-Ring	-
3	U10136	1	SNAP RING	-
4	R48957	1	END	(SUB FOR R46988)
5	R35684	1	BACK-UP RING	-
6	R86192	1	O-RING	-
7	R77866	1	HYDRAULIC CYLINDER BARREL	(SUB FOR R46986)
8	R60038	1	Packing	(SUB FOR R26760)
9	R47087	1	WASHER	-
10	R47085	1	VALVE	-
11	R47086	1	SPRING	-
12	R41877	1	GUIDE	-
13	R35680	1	SEAL	-
14	R44253	1	PISTON	(SUB (2) A4728R, (2) L29015, R27649 AND R57103)
15	A4728R	1	O-Ring	-
16	R86192	1	O-RING	-
17	R35684	1	BACK-UP RING	-
18	R47912	1	CAP	-
19	U10136	1	SNAP RING	-
20	19H1822	2	Cap Screw	7/16" X 1"
20	12H293	2	Lock Washer	7/16"
20	24H1325	2	Washer	15/32" X 59/64" X 0.065"
21	R28084	1	SPRING	-
22	R47913	1	ORIFICE	-
23	R26375	1	O-Ring	-
24	AT32332	1	Elbow Fitting	(SUB FOR AR26763)
25	19H2284	1	Cap Screw	3/8" X 7/8"
25	12H304	1	Lock Washer	3/8"
26	R46827	1	BRACKET	-
27	AR49310	1	HYDRAULIC HOSE	-
28	19H1134	1	CAP SCREW	3/8" X 3/4"
28	12H304	1	Lock Washer	3/8"
29	T24959	1	Clamp	-
..	RE11958	1	Hydraulic Accumulator	(COMPLETE) (SUB FOR AR45248 AND AR70038)

HYDRAULIC ACCUMULATOR (POWER FRONT WHEEL DRIVE) [02K17]

Нет текстового описания
