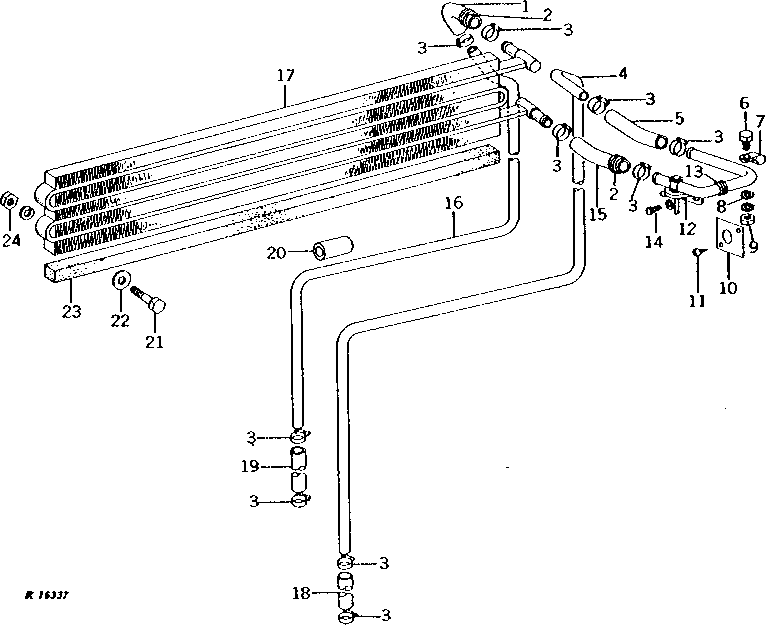

HEATER (STOLPER CAB) (CAB SERIAL NO. 208300- ) [03H07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	305MM (12") OUTLET, (MAKE FROM TY22328) (SUB FOR R45847)
2	R44495	2	GROMMET	(NLA)
3	AR21837	10	Clamp	(SUB TY22465)
4	R47303	1	LINE	PRESSURE
5	-	1	Part 5	152MM (6") INLET, (MAKE FROM TY22328) (SUB FOR R45847)
6	19H1227	1	Cap Screw	1/4" X 1/2"
7	A5339R	1	CLIP	(NLA)
8	24H1285	1	Washer	17/64" X 7/16" X 0.065"
9	14H786	1	Nut	1/4"
9	12H302	1	Lock Washer	1/4"
10	R47331	1	COVER	-
11	37H49	2	Screw	NO. 10 X 1/2"
12	AR49987	1	VALVE	SHUT-OFF
13	P41858	1	Grommet	-
14	19H1227	2	Cap Screw	1/4" X 1/2"
14	12H302	2	Lock Washer	1/4"
15	-	1	Part 17	200MM (7-7/8") INLET, (MAKE FROM TY22328) (SUB FOR R45847)
16	R47302	1	LINE	RETURN
17	AR49965	1	CORE	-
18	-	1	Part 20	216MM (8-1/2") (MAKE FROM TY22328) (SUB FOR R45847)
19	-	1	Part 21	229MM (9") (MAKE FROM TY22328) (SUB FOR R45847)
20	R47476	8	HOSE	(NLA)
21	19H3552	2	Cap Screw	5/16" X 1-1/2"
22	24H1291	2	Washer	21/64" X 1-15/32" X 7/64"
23	R47468	1	ISOLATOR	-
24	14H785	2	Nut	5/16"
24	12H303	2	Lock Washer	5/16"

HEATER (STOLPER CAB) (CAB SERIAL NO. 208300- ) [03H07]

Нет текстового описания
