Открытый узел

DRAFT LINK SUPPORT [03D03]

DRAFT LINK SUPPORT [03D03]

DRAFT LINK SUPPORT [03D03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DRAFT LINK SUPPORT [03D03]

Нет текстового описания

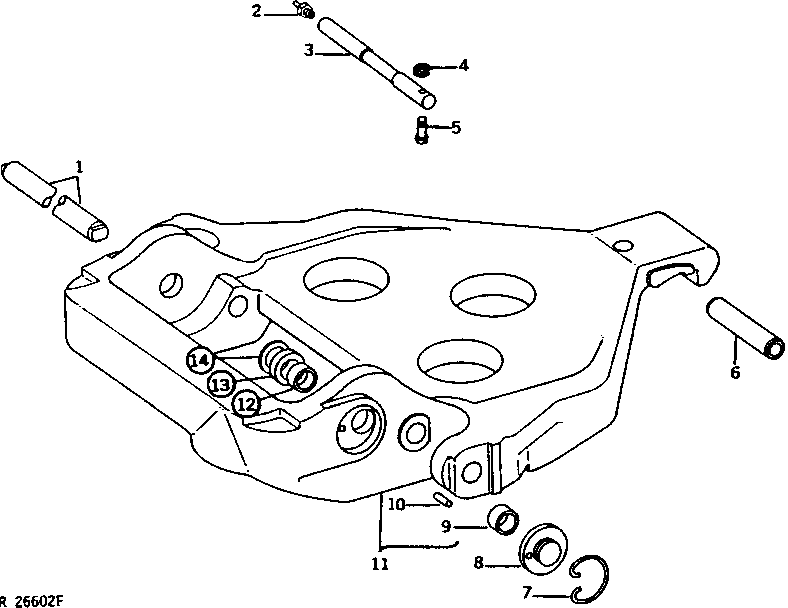

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R43318	1	PIN	LOAD CONTROL
2	JD7759	1	Lubrication Fitting	-
3	R43298	1	Pin	-
4	R26386	1	SNAP RING	-
5	R26385	1	PIN FASTENER	-
6	R43326	1	Bushing	-
7	R43764	2	SNAP RING	-
8	R43299	2	RETAINER	-
9	R43316	2	Bushing	-
10	R1612R	2	Dowel Pin	-
11	AR62307	1	Support	(MARKED R51118 OR R54197) (SUB FOR AR43078 OR AR55203) (ALSO ORDER AR52606)
11	AR51576	1	KIT	NEGATIVE STOP SCREW, (SUB R48452, R48453 AND 14H821) (USE WITH R51118)
12	R43315	2	BUSHING	-
13	AR84793	2	SEAL	(SUB FOR AR43103 OR AR78339)
13	R51154	1	Washer	1.3MM (.050") (USE WITH AR78339 OR AR84793)
13	R51155	1	WASHER	1.5MM (.060") (USE WITH AR78339 OR AR84793)
13	R51156	1	Washer	1.8MM (.072") (USE WITH AR78339 OR AR84793)
14	H394R	2	WASHER	(SUB FOR R43449)
