Открытый узел

CONTROL SUPPORT AND COVERS [03I18]

CONTROL SUPPORT AND COVERS [03I18]

CONTROL SUPPORT AND COVERS [03I18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

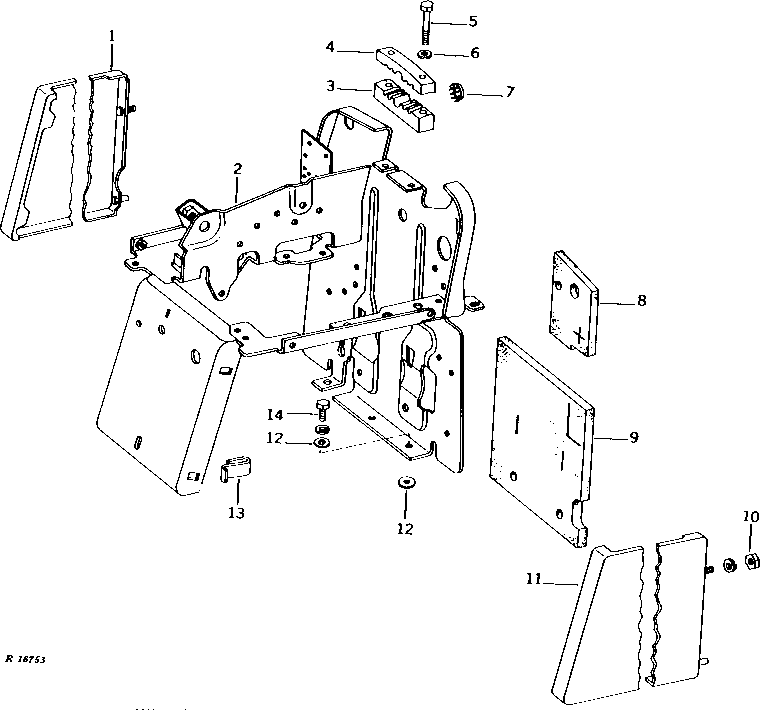

CONTROL SUPPORT AND COVERS [03I18]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR40585	1	COVER	-
2	AR51071	1	SUPPORT	(SUB FOR AR42629) (NLA)
3	R41442	1	CLAMP	-
4	R41438	1	CLAMP	-
5	19H2334	2	Cap Screw	1/4" X 2-1/2"
6	24H1287	2	Washer	9/32" X 5/8" X 0.065"
7	R36590	1	PLUG	(A)
8	R41435	1	PAD	-
9	R41436	1	PAD	-
10	14H785	2	Nut	5/16"
10	12H303	2	Lock Washer	5/16"
11	-	1	Part 13	25 X 25 X 102MM (1" X 1" X 4") (MAKE FROM R30937)
11	AR40584	1	COVER	-
12	24H1309	5	Washer	(A) 13/32" X 1-1/16" X 0.120"
12	R48378	10	Washer	(B)
13	R42275	4	CLIP	-
14	19H1936	5	Cap Screw	(A) 3/8" X 3/4"
14	12H304	5	Lock Washer	(A) 3/8"
14	R57725	5	Screw	(B) (SUB FOR R40835)
14	24H1051	5	Washer	(B) 13/32" X 13/16" X 0.065"
..	R45395	1	FOAM PAD	(B) UPPER
..	R45396	1	FOAM PAD	(B) CENTER
..	R45397	1	Insulator	(B) THROTTLE ROD
..	R41436	1	PAD	BATTERY CABLE
..	R41439	1	Grommet	BATTERY CABLE
