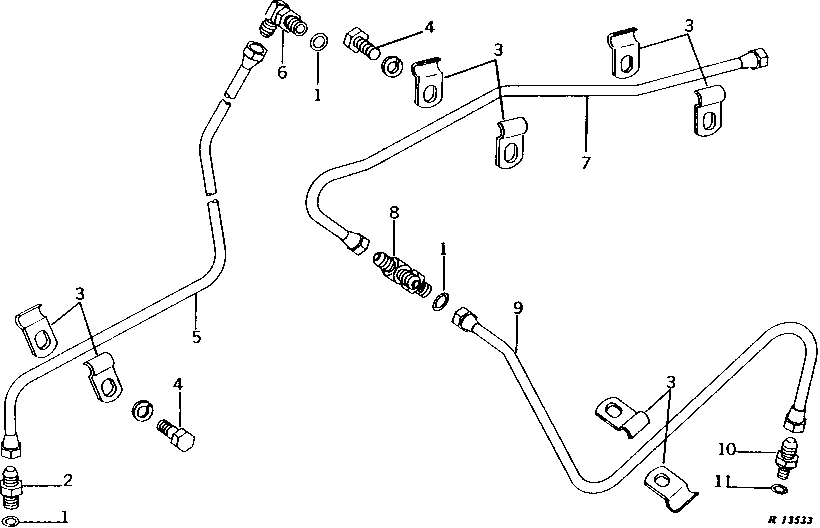

BRAKE PRESSURE, STEERING PRESSURE AND STEERING RETURN LINES [02J24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26286	3	O-Ring	-
2	R27272	1	Fitting	-
3	R42357	8	CLAMP	-
4	19H1936	2	Cap Screw	3/8" X 3/4"
4	12H304	2	Lock Washer	3/8"
5	AR41131	1	OIL LINE	(A) STEERING RETURN
5	AR43999	1	OIL LINE	(B) STEERING RETURN, (SUB FOR AR43152)
5	AR49657	1	OIL LINE	(B) STEERING RETURN (ILLUSTRATED) (NLA)
6	AT32333	1	ELBOW FITTING	(SUB FOR AR26771)
7	AR41130	1	OIL LINE	CONTROL VALVE TO STEERING VALVE
8	AR41987	1	TEE FITTING	(A)
8	AR41987	1	TEE FITTING	(B) (LESS PTO)
8	AR40689	1	TEE FITTING	(B) (PTO)
9	AR46726	1	OIL LINE	ACCUMULATOR PRESSURE, (SUB FOR AR41984)
9	28H1862	1	Washer	0.493" X 0.675" X 7/32"
10	R36742	1	COUPLING	-
11	R26287	1	O-Ring	-

BRAKE PRESSURE, STEERING PRESSURE AND STEERING RETURN LINES [02J24]
