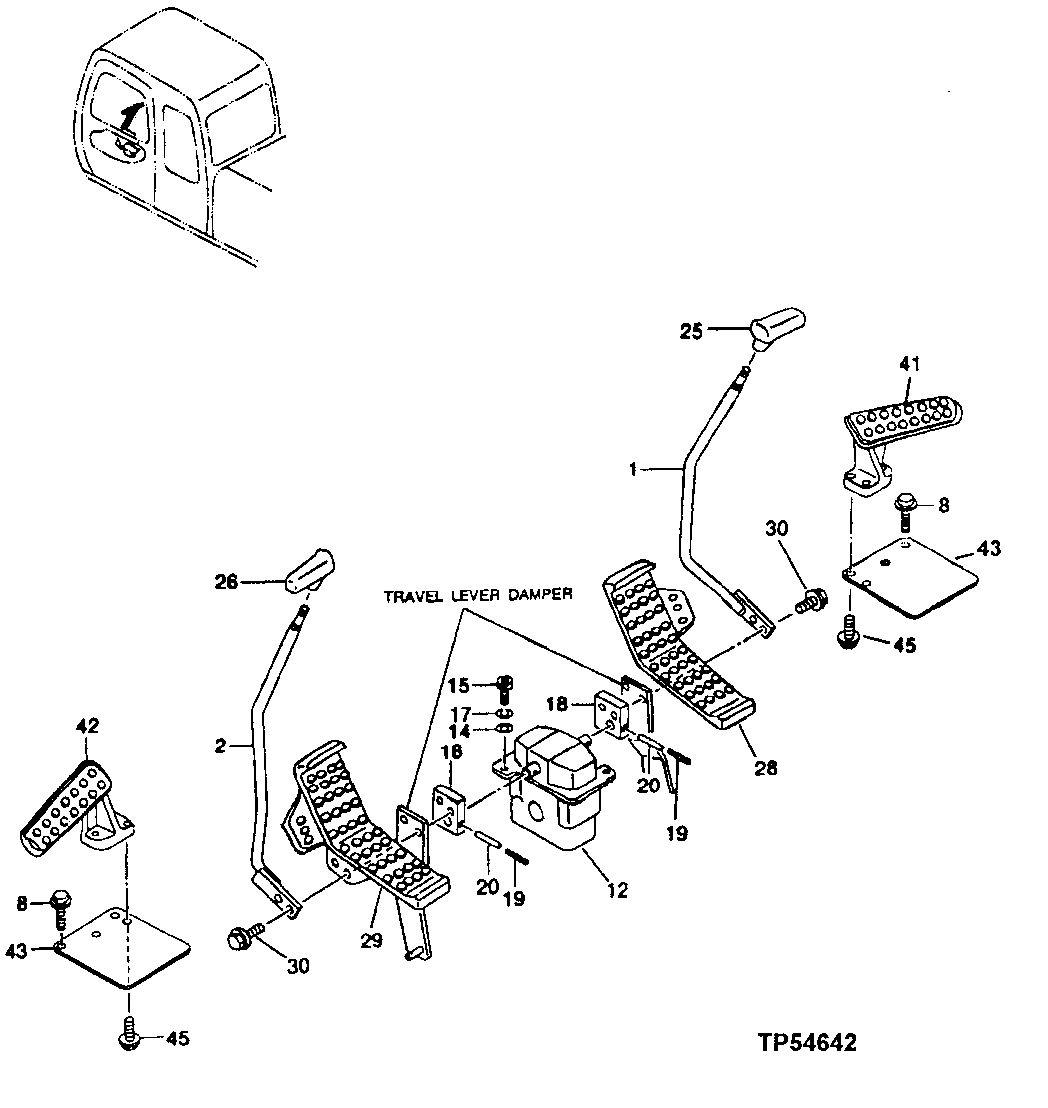

Travel Pilot Control Valve, Levers and Pedals

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	2043585	1	Grip	Not Illustrated
1	4424185	1	Nut	Not Illustrated
1	8075450	1	Lever	(SUB FOR AT174467, 8062667)
2	8075449	1	Lever	(SUB FOR AT174468 OR 8062623)
2	2043584	1	Grip	Not Illustrated
2	4424185	1	Nut	Not Illustrated
12	9149235	1	Hyd Actuated Control Valve	Pilot, (SUB FOR AT214393)
14	24M7028	2	Washer	10.500 X 20 X 2 mm
15	19M8337	2	Screw	M10 X 30
17	12M7066	2	Lock Washer	10 mm
18	T205603	2	Bracket	(SUB FOR AT174469 OR 3072628)
19	34M7062	2	Spring Pin	5 X 32 mm
20	34M7124	2	Spring Pin	8 X 30 mm, (SUB FOR 34M7065)
25	2038735	1	Grip	(SUB FOR AT213747)
26	2038734	1	Grip	(SUB FOR AT213746)
28	1024384	1	Pedal	(SUB FOR AT202292)
29	1024224	1	Pedal	(SUB FOR AT202291)
30	19M7935	4	Cap Screw	M10 X 55
41	1015478	1	Footrest	(SUB FOR AT154056)
42	1015477	1	Footrest	(SUB FOR AT154055)
43	3052543	2	Cover	(SUB FOR AT154127)
45	19M7550	8	Cap Screw	M10 X 35
45	12M7066	8	Lock Washer	10 mm

Travel Pilot Control Valve, Levers and Pedals

Нет текстового описания
