Открытый узел

Lubricate Lines (Boom) ( - 000387)

Lubricate Lines (Boom) ( - 000387)

Lubricate Lines (Boom) ( - 000387)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

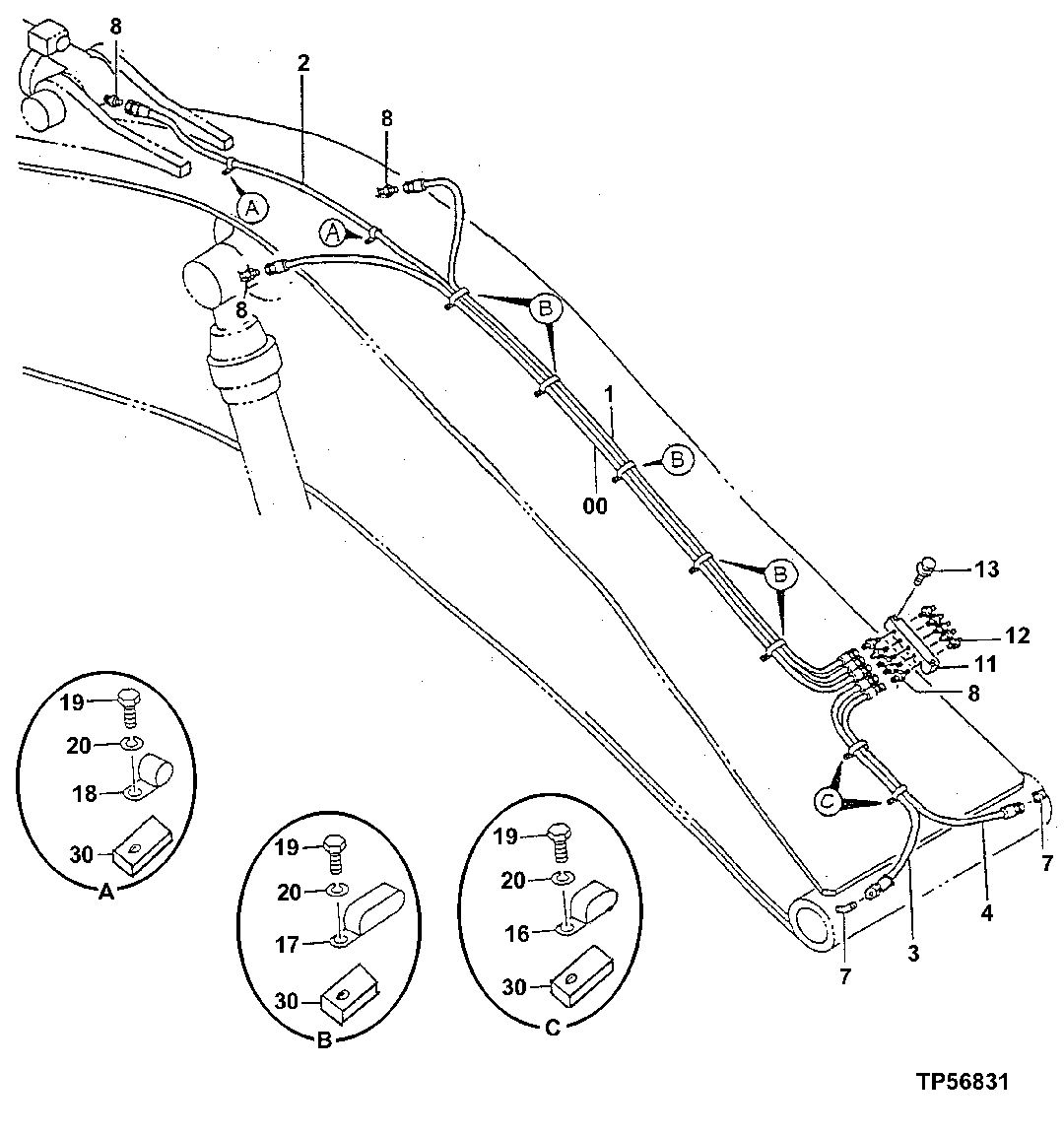

Lubricate Lines (Boom) ( - 000387)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT213802	1	Hydraulic Hose	Fabricate
1	4297236	1	Hydraulic Hose	Fabricate, (SUB FOR AT187304)
2	AT154755	1	Hydraulic Hose	Fabricate
3	AH96002	1	Hydraulic Hose	Fabricate, (ALSO ORDER AH79175) (SUB FOR 4428306, AT187305)
4	4428307	1	Hydraulic Hose	Fabricate, (SUB FOR AT187306)
7	4154656	2	Elbow Fitting	(SUB FOR TH101588)
8	X4-4FTX-S	8	Adapter Fitting	(SUB FOR X0103-4-4) (SUB FOR TH100963)
11	4274903	1	Junction Block	(SUB FOR AT202119)
12	JD7769	2	Lubrication Fitting	-
13	19M7358	2	Cap Screw	M10 X 40
16	4192018	2	Clip	(SUB FOR TH110498)
17	T152608	5	Clamp	-
18	4190261	2	Clip	(SUB FOR TH109649)
19	19M8324	9	Cap Screw	M10 X 16
20	12M7066	9	Lock Washer	10 mm
30	4195689	9	Strap	(SUB FOR AT114980)
