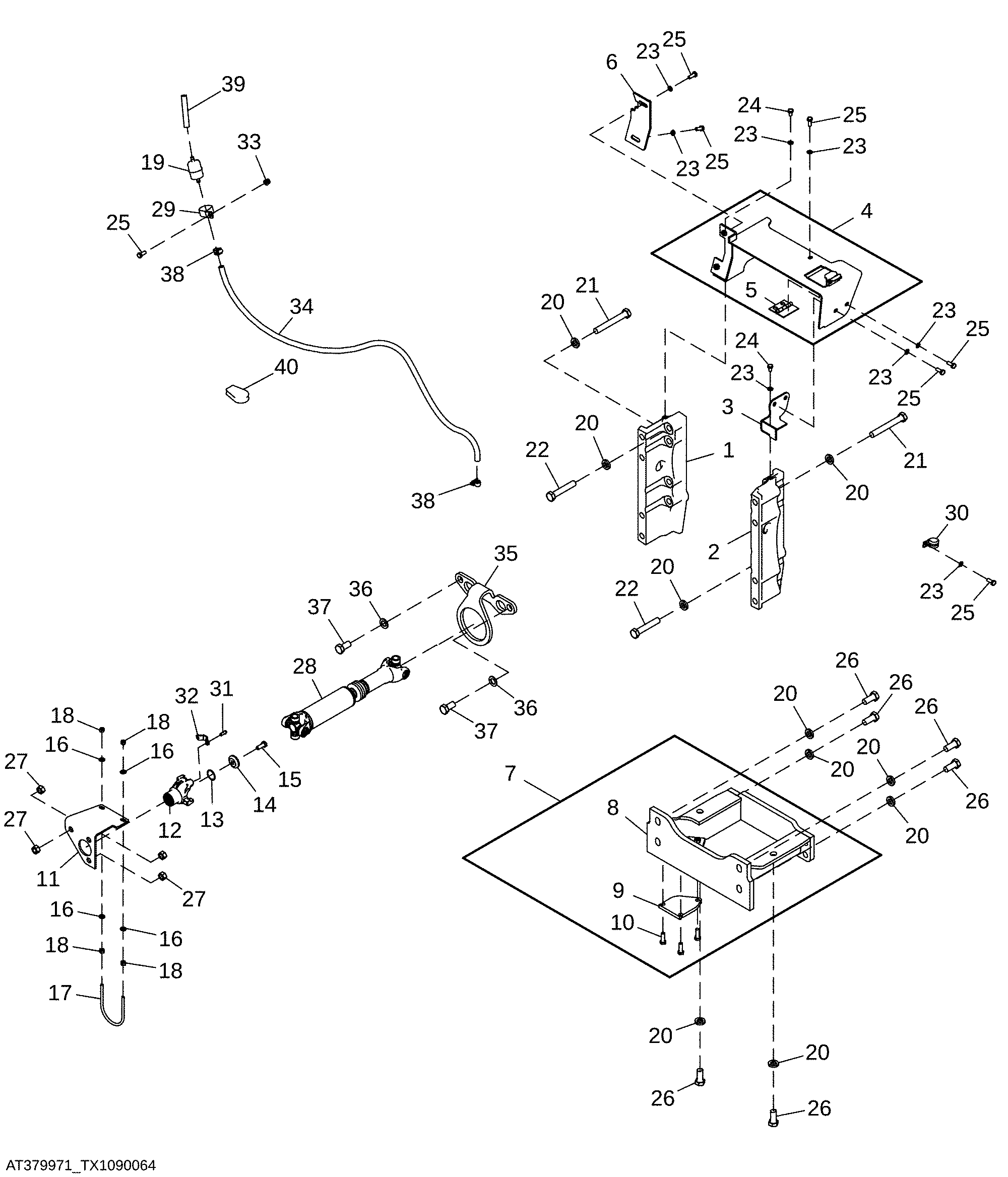

Winch Mounting Bracket

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T163667	1	Bracket	RH
2	T163666	1	Bracket	LH
3	AT184152	1	Bracket	LH
4	AT382795	1	Cover	Control Valve Upper
5	AT209110	1	Hinge	-
6	T274386	1	Guard	Cable
7	AT185430	1	Guard	Reservoir
8	AT185431	1	Guard	Reservoir
9	T165242	1	Guard	Filter
10	19M7403	3	Cap Screw	M12 X 35
11	T164218	1	Bracket	Driveshaft Front
12	T185656	1	Universal Joint Yoke	-
13	M41029	1	Snap Ring	-
14	T163182	1	Spacer	-
15	19M8011	1	Cap Screw	M12 X 30
16	24H1305	4	Washer	13/32" X 13/16" X 0.065"
17	T36393	1	U-Bolt	-
18	14H1076	4	Nut	3/8"
19	AT101565	1	Air Filter	-
20	T83426	22	Washer	-
21	19M7921	8	Cap Screw	M20 X 150
22	19M7969	8	Cap Screw	M20 X 110
23	24M7096	8	Washer	10.500 X 18 X 1.600 mm
24	19M8324	2	Cap Screw	M10 X 16
25	19M7402	7	Cap Screw	M10 X 25
26	19M7950	6	Cap Screw	M20 X 45
27	14H1039	4	Nut	5/8"
28	AT191819	1	Universal Driveshaft	INCLUDES T185657, T185658, T185660 AND (2) AT397345
28	AT397345	2	Universal Joint	INCLUDES (4) N119316
28	N119316	4	Snap Ring	-
28	T185657	1	Boot	-
28	T185658	1	Clamp	-
28	T185660	1	Clamp	-
29	N205415	1	Clamp	-
30	T102934	1	Clamp	-
31	T113128	8	Screw	-
32	T69938	4	Half Clamp	-
33	14M7400	1	Lock Nut	M10
34	-	1	Part 39	MAKE FROM TY22503, CTL 1549.4 mm (61 inch)
35	T289270	1	Plate	-
36	24M7090	2	Washer	22 X 37 X 3 mm
37	19M7946	2	Cap Screw	M20 X 40
38	AR21836	2	Clamp	-
39	-	1	Part 44	MAKE FROM TY22503, CTL 114.3 mm (4.5 inch)
40	T84818	1	Wedge	-
41	T84819	1	Wedge	Not Illustrated
