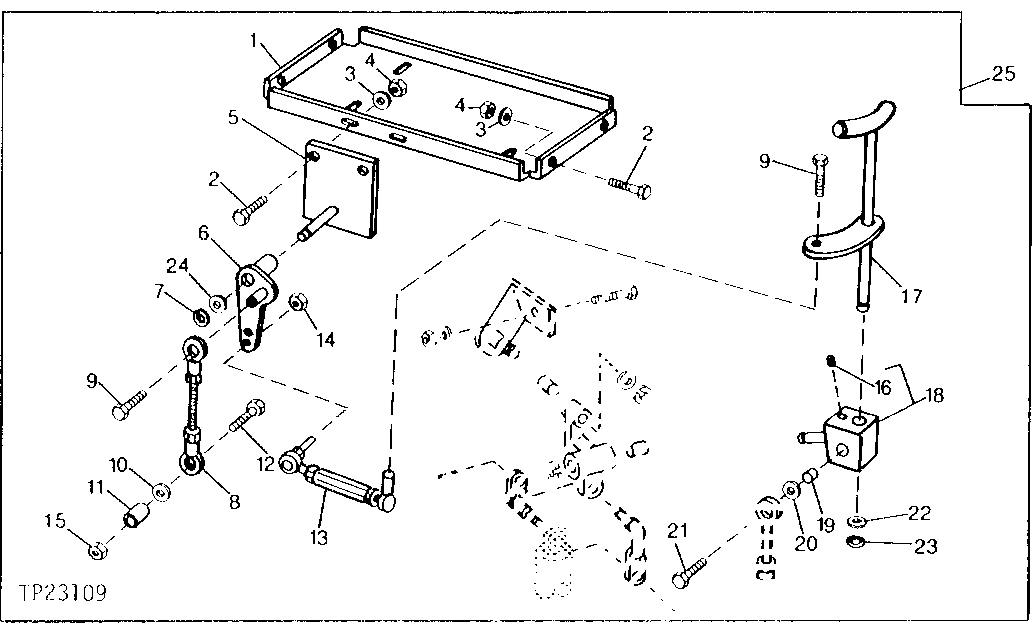

T-BAR HYDRAULIC CONTROL VALVE LINKAGE [02B24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T112694	1	PLATE	-
2	19H2676	6	Cap Screw	3/8" X 1"
3	12H304	6	Lock Washer	3/8"
4	14H812	6	NUT	3/8"
5	AT113568	1	PLATE	-
6	AT113571	1	BELLCRANK	-
7	T40187	2	Snap Ring	-
8	AT113570	1	BALL JOINT	-
9	19H2551	1	Cap Screw	5/16" X 3/4"
10	H65694	1	Washer	-
11	R52516	1	Bushing	(SUB FOR E47368)
12	19H3130	1	Cap Screw	5/16" X 1-3/4"
13	AT113569	1	BALL JOINT	-
14	14H650	1	Nut	5/16"
15	T16464	1	Lock Nut	-
16	22H842	1	SET SCREW	1/4" X 5/16"
17	AT125295	1	LEVER	-
18	AT113566	1	SUPPORT	(INCLUDES T80750)
18	T80750	1	BUSHING	.753 X 1.50
19	R52516	1	Bushing	-
20	U13489	2	WASHER	-
21	19H3552	1	Cap Screw	5/16" X 1-1/2"
22	T35704	1	SHIM	-
23	F2863R	2	Snap Ring	-
24	24M7229	1	Shim	0.300 MM
25	-	1	Part 26	( AT113613 USE IF AVAILABLE)

T-BAR HYDRAULIC CONTROL VALVE LINKAGE [02B24]

Нет текстового описания
