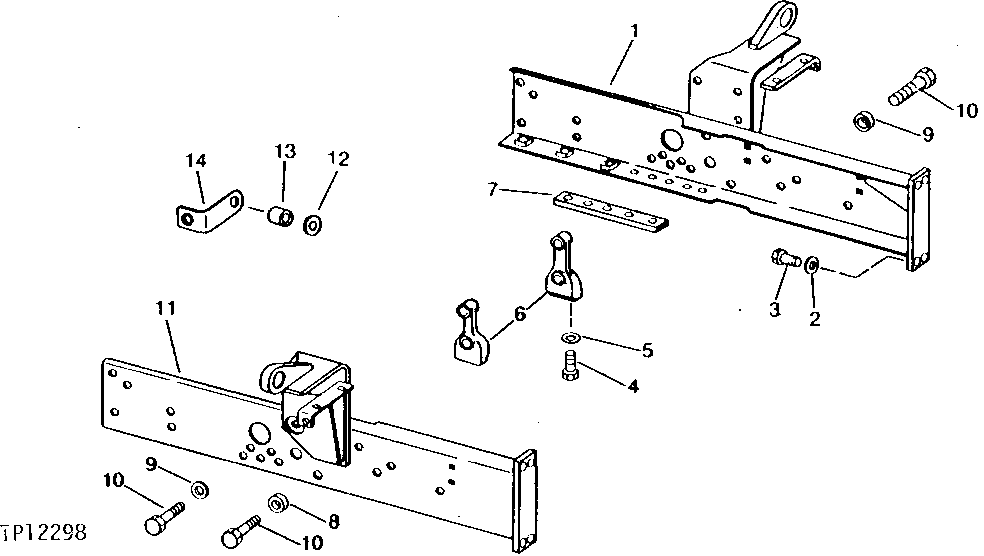

SIDE FRAMES [01J18]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT81313	1	FRAME	RIGHT SIDE (USE WITH LONG TRACK)
1	AT69006	1	FRAME	RIGHT SIDE (USE WITH STANDARD AND WIDE TRACK)
2	24M7241	8	Washer	17 X 34 X 4 MM, (SUB FOR T19584 AND T40728)
3	19H2706	8	Cap Screw	5/8" X 2"
4	19H2411	2	Cap Screw	3/4" X 2-1/2"
5	T17776	2	Washer	-
6	T34389	2	SPACER	-
7	T34392	1	REINFORCEMENT	LEFT SIDE FRAME
7	T34391	1	REINFORCEMENT	RIGHT SIDE FRAME
8	T37030	2	WASHER	-
9	T34459	2	WASHER	(ON LOWER SIDE FRAME TO CLUTCH HOUSING SCREWS)
9	T37030	2	WASHER	(UPPER RIGHT AND LEFT SIDE FRAME TO CONVERTER HOUSING)
10	19H3254	4	Cap Screw	HS, SAE 8, 7/8" X 3-3/4"
11	AT69007	1	FRAME	LEFT SIDE (STANDARD, WIDE AND LONG TRACK)
12	24H1424	1	Washer	29/32" X 1-1/2" X 0.060"
13	T17328	1	BUSHING	-
14	T112082	1	BRACKET	(SUB FOR T80419)
