Semi-Long Arm, 3.9 m (12.8 ft), Grade Ready

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	9267769G	1	Arm	SUB FOR 7051364G
2	3055205	2	Bushing	-
3	3079233	2	Bushing	SUB FOR 3079233
4	4662435	1	Stop	SUB FOR 4205110
5	4143531	1	Bushing	-
6	4334122	1	Spacer	-
7	TH102411	2	Seal	SUB FOR 4074008
8	4251752	2	Seal	-
9	4251212	2	Seal	-
10	TH103214	2	Bushing	SUB FOR 3026075
11	9206398	1	Link	Bucket Link
12	-	1	Part 12	1029877 NSEP
13	3060476	4	Bushing	SUB FOR AT201695
14	J75481	4	Fitting	-
15	4130686	4	Bushing	-
16	4105912	4	Cap	-
17	AT131682	6	Seal	SUB FOR 4083972
18	FF550872	1	Pin	-
19	FF550766	1	Pin	-
20	FF550923	1	Pin	-
21	FF550928	1	Pin	-
22	FF550932	1	Pin	-
23	FF550922	1	Pin	-
24	J75481	4	Fitting	-
25	19M8100	2	Cap Screw	M20 X 180, SUB FOR J922013
26	14M7277	12	Nut	M20, SUB FOR J950020
27	4276312R	4	Bolt	SUB FOR 4276312
28	4134370R	1	Shim	1.0 mm (0.04 in); SUB FOR 4134370
29	4134371R	1	Shim	1.6 mm (0.06 in); SUB FOR 4134371
30	4134372R	1	Shim	1.0 mm (0.04 in); SUB FOR 4134372
31	4134373R	1	Shim	1.6 mm (0.06 in); SUB FOR 4134373
32	4659744	2	Hydraulic Hose	Bucket Cylinder
33	4085560	4	Flange Fitting	-
34	19M9163	8	Screw	M12 X 40, SUB FOR J781240
35	966993	2	O-Ring	SUB FOR Z966993
36	FF106011	2	Shim	Not Illustrated
37	FF551575	1	Boss	Replacement Arm End Parts Not Illustrated, SUB FOR 7048348
45	4487682	4	O-Ring	Split O-Ring
45	T390870	4	V-Ring Seal	V O-Ring
47	FYA00074609	2	Bushing	-

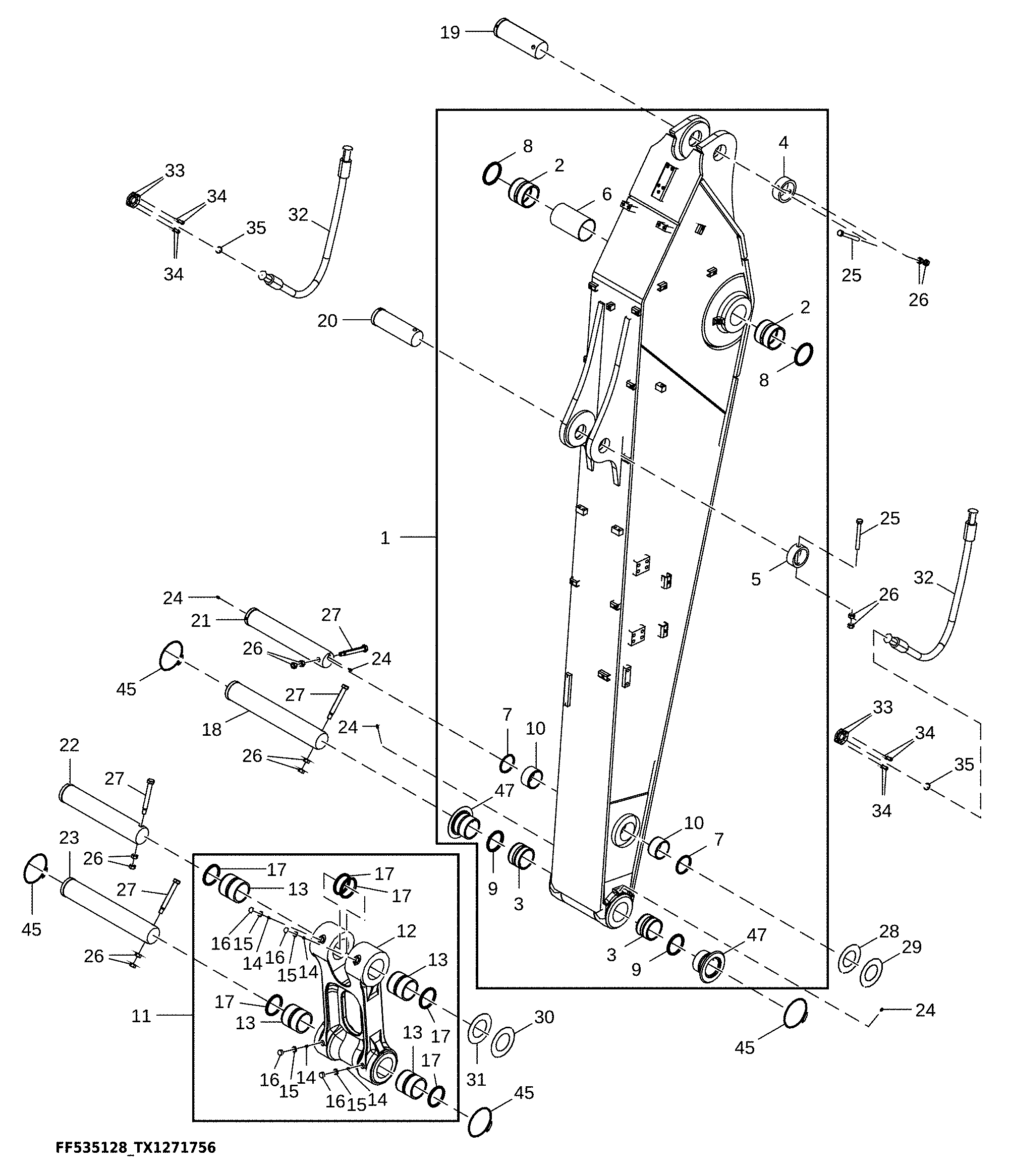

Semi-Long Arm, 3.9 m (12.8 ft), Grade Ready
