Открытый узел

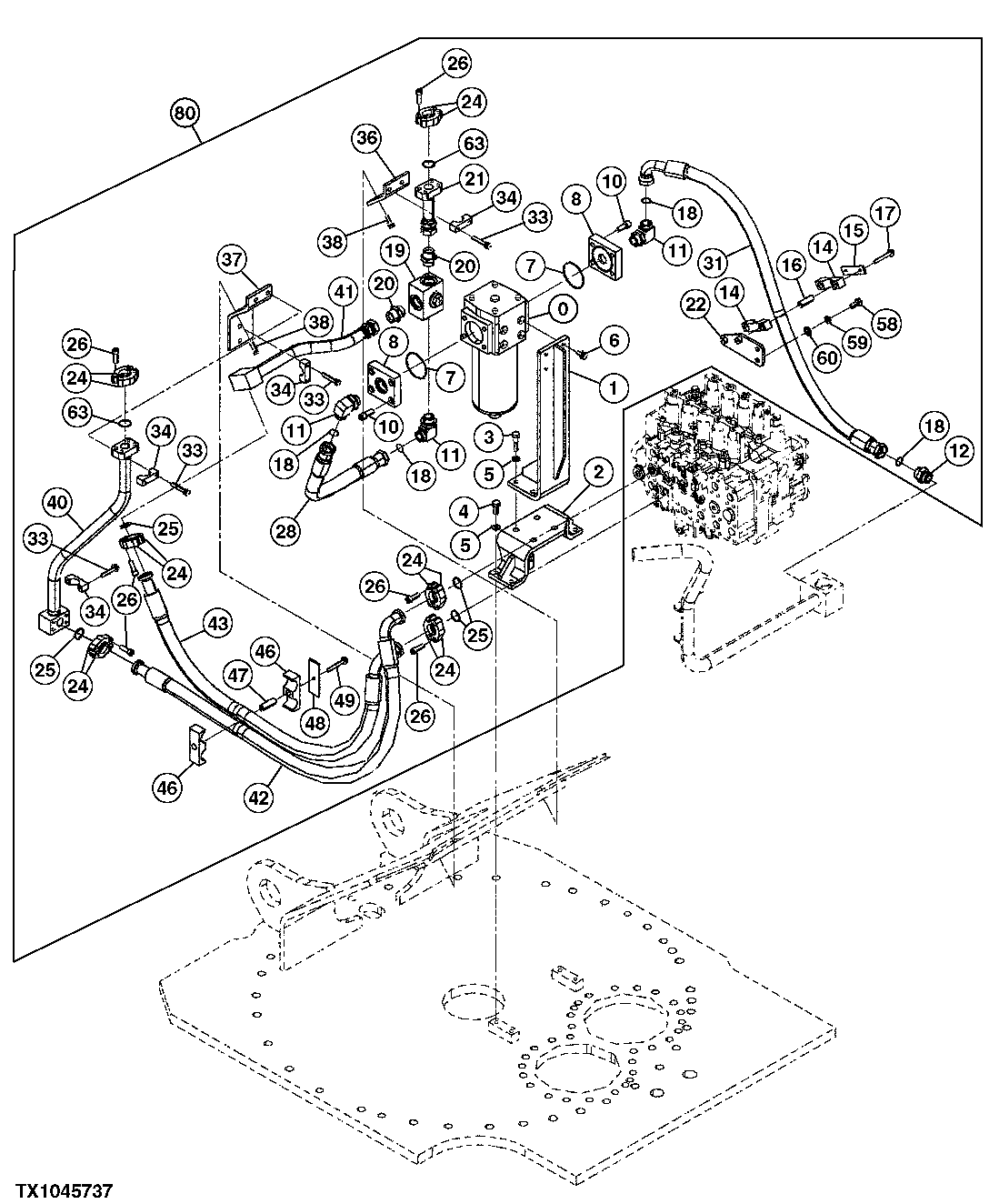

Main Body Hi-Flow Auxiliary Lines (1)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4633905	1	Filter Element	Element, SUB FOR 4357445
0	4343540	1	Filter	Components On Separate Page
1	8061396	1	Bracket	-
2	8106145	1	Bracket	-
3	19M7417	4	Cap Screw	M16 X 65, SUB FOR J901665
4	19M7488	4	Cap Screw	M16 X 40, SUB FOR J901640
5	12H294	8	Lock Washer	5/8", SUB FOR A590916
6	-	4	Part 8	J271235 NLA
6	19M7403	4	Cap Screw	M12 X 35
6	24M7345	4	Washer	13.500 X 24 X 2.500 mm
7	AT264319	2	O-Ring	SUB FOR A811100
8	3108614	2	Manifold	-
10	19M8445	8	Screw	M16 X 45, SUB FOR M341645
11	A853300	3	Elbow Fitting	-
11	970860	1	O-Ring	-
12	970860	1	O-Ring	-
12	A853100	1	Adapter Fitting	-
14	4207036	2	Clamp	-
15	4207038	1	Strap	-
16	4462632	2	Spacer	-
17	-	2	Part 21	J271290 NLA
17	19M7943	2	Cap Screw	M12 X 90
17	24M7345	2	Washer	13.500 X 24 X 2.500 mm
18	T78612	4	O-Ring	SUB FOR 4187329
19	4409420	1	Selective Control Valve	-
20	4042035	2	Adapter Fitting	-
20	970860	1	O-Ring	-
21	9743785	1	Line	-
22	8106218	1	Bracket	-
24	AT131685	12	Flange Fitting	SUB FOR 4089703
25	T72216	4	O-Ring	SUB FOR 4508805
26	19M8734	24	Screw	M14 X 45, SUB FOR M341445
28	4659696	1	Hydraulic Hose	-
31	4658979	1	Hydraulic Hose	-
33	-	8	Part 35	J271275 NLA
33	19M8767	8	Screw	M12 X 75
33	24M7047	8	Washer	13 X 24 X 2.500 mm
34	AT201796	4	Clamp	SUB FOR 4334364
36	8106217	1	Bracket	-
37	8106149	1	Bracket	-
38	-	4	Part 41	J271240 NLA
38	19M7493	4	Cap Screw	M12 X 40
38	24M7345	4	Washer	13.500 X 24 X 2.500 mm
40	8106674	1	Pipe	-
41	8106673	1	Pipe	-
42	4348070	1	Hydraulic Hose	-
43	4354222	1	Hydraulic Hose	-
46	4215878	2	Hose Clamp	-
47	4215879	1	Spacer	SUB FOR 4207037
48	4215880	1	Plate	-
49	-	1	Part 51	J271290 NLA
49	19M7943	1	Cap Screw	M12 X 90
49	24M7345	1	Washer	13.500 X 24 X 2.500 mm
58	19M7488	2	Cap Screw	M16 X 40, SUB FOR J901640
59	12H294	2	Lock Washer	5/8", SUB FOR A590916
60	24M7338	2	Washer	17 X 30 X 3 mm, SUB FOR J222016
63	T72216	2	O-Ring	SUB FOR 4508805
80	-	1	Part 58	High Flow Auxiliary Lines Kit - 3.4 M Arm, AT330608 NLA, WHOLE GOODS
80	-	1	Part 59	High Flow Auxiliary Lines Kit - 3.9 M Arm, AT330609 NLA, WHOLE GOODS

Main Body Hi-Flow Auxiliary Lines (1)

Нет текстового описания
