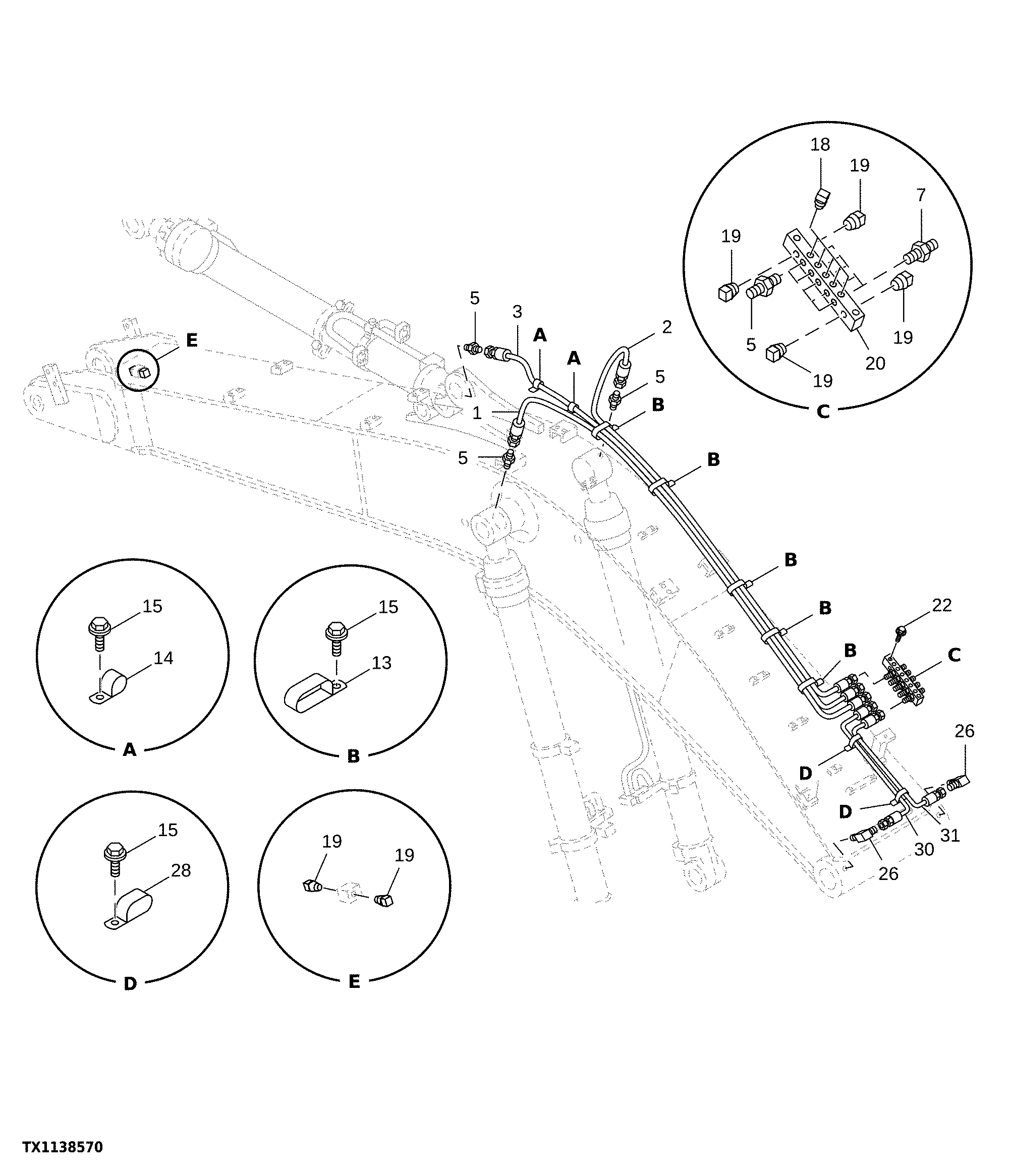

Lubrication Lines, Boom, 7.0 m (23 ft)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT213802	1	Hydraulic Hose	Fabricate, SUB FOR 4218064
2	4297236	1	Hydraulic Hose	-
3	AT154755	1	Hydraulic Hose	Fabricate, SUB FOR 4289772
5	4154651	8	Adapter Fitting	-
7	J75482	5	Lubrication Fitting	SUB FOR TH100364
13	T152608	5	Clamp	SUB FOR 4252877
14	4190261	2	Clip	-
15	-	9	Part 8	J271025 NLA
15	19M7402	9	Cap Screw	M10 X 25, SUB FOR J901025
15	24M7346	9	Washer	11 X 20 X 2 mm, SUB FOR J222010
18	M800462	5	Plug	SUB FOR 94-2022
19	94-2023	6	Fitting Plug	-
20	4646046	1	Manifold	SUB FOR 4466640
22	-	2	Part 14	J271050 NLA
22	19M7658	2	Cap Screw	M10 X 50, SUB FOR J901050
22	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
26	4154656	2	Elbow Fitting	-
28	4192018	2	Clip	-
30	4247365-S	1	Hydraulic Hose	Fabricate, SUB FOR 4317872
31	4450779	1	Hose	-

Lubrication Lines, Boom, 7.0 m (23 ft)
