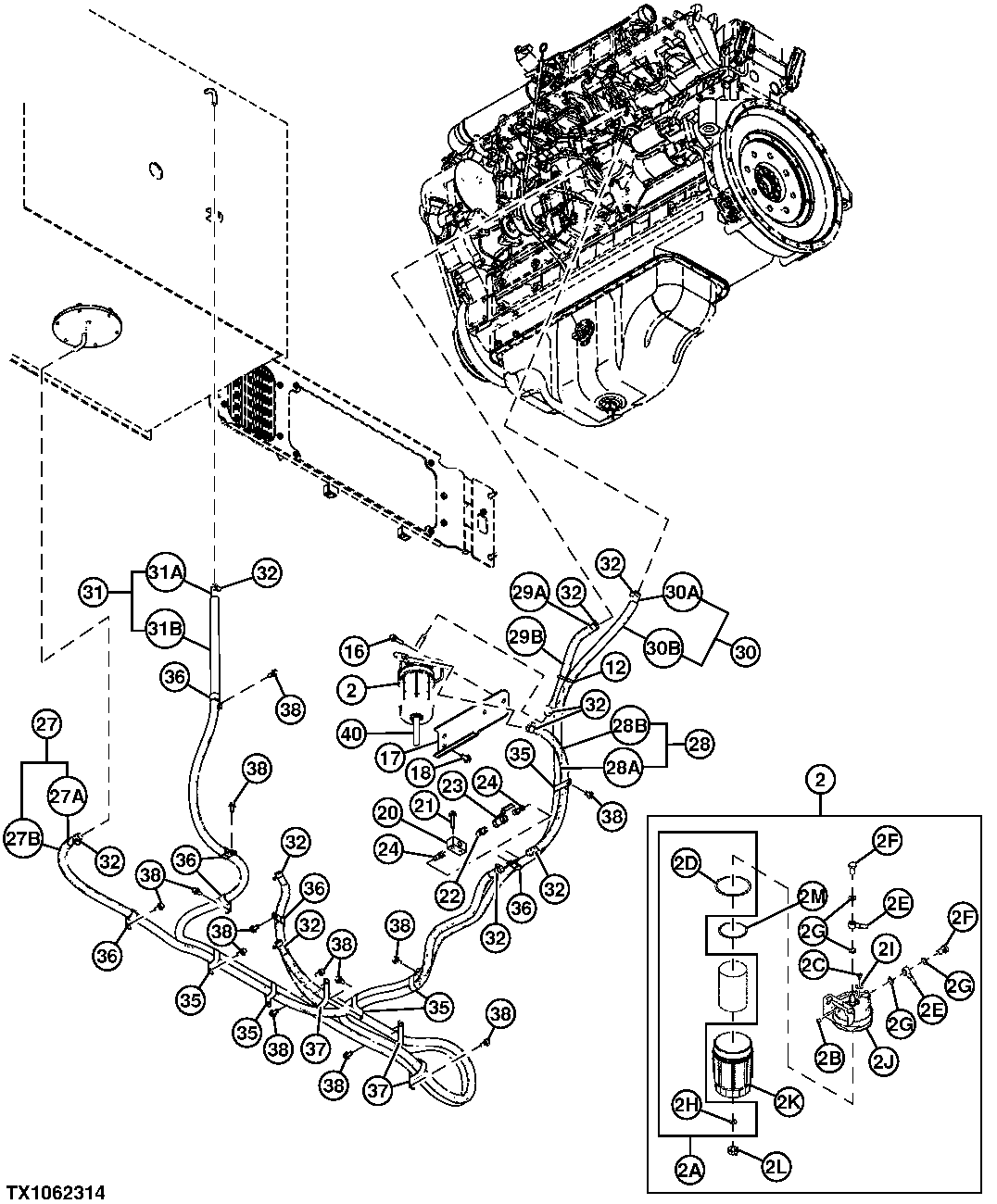

Fuel System Hoses ( - 913458)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	4654220	1	Filter	FUEL AND WATER SEPARATOR, ALSO ORDER (2) 4679165, 9285854, 9285855 AND (3) J950012
12	H77698	1	Tie Band	SUB FOR 4055312
16	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
16	19M7572	2	Cap Screw	M10 X 45, SUB FOR J901045
16	-	2	Part 16	J271045 NLA
17	8105010	1	Bracket	-
18	24M7345	2	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
18	19M8011	2	Cap Screw	M12 X 30, SUB FOR J901230
18	-	2	Part 20	J271230 NLA
20	4648394	1	Manifold	-
21	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
21	19M7935	2	Cap Screw	M10 X 55, SUB FOR J901055
21	-	2	Part 24	J271055 NLA
22	94-1702	1	Adapter Fitting	-
23	4209782	1	Hand Operated Valve	-
24	4649401	2	Adapter Fitting	-
27	-	1	Part 30	9264220 NLA
28	-	1	Part 33	9264221 NLA
29	-	1	Part 36	9264222 NLA
30	-	1	Part 39	9264223 NLA
31	-	1	Part 42	9264224 NLA
32	FF500010	10	Hose Clamp	SUB FOR 4514699
35	R50454	5	Clamp	SUB FOR 4411911
36	XCL-19	6	Hose Clamp	SUB FOR 4192035
37	R134002	3	Clamp	SUB FOR 4193816
38	-	13	Part 49	J271025 NLA
38	19M7402	13	Cap Screw	M10 X 25, SUB FOR J901025
38	24M7346	13	Washer	11 X 20 X 2 mm, SUB FOR J222010
40	TY22324	1	Bulk Hose	SUB FOR 4677530
2A	4676385R	1	Filter Element	SUB FOR 4649267
2B	-	1	Part 3	4653188 NLA
2C	4653191	1	Plug	-
2D	4653195	1	O-Ring	-
2E	4326742	2	Line	-
2F	4326740	2	Bolt	-
2G	4326741	4	Gasket	-
2H	4653194	1	Gasket	-
2I	4653192	1	Gasket	-
2J	4653187	1	Filter Head	-
2K	4653189	1	Sediment Bowl	-
2L	4653193	1	Plug	-
2M	4653190	1	Ring	-
27A	4654876	1	Hose	-
27B	4657166	1	Hose Guard	-
28A	4654350	1	Hose	-
28B	4657168	1	Tube	-
29A	4654352	1	Hose	-
29B	4657170	1	Hose Guard	-
30A	4656889	1	Hose	-
30B	4657171	1	Tube	-
31A	4654356	1	Hose	-
31B	4657172	1	Hose Guard	-
